Замена аккумуляторного блока Lenovo ThinkPad P50s
Внутренний аккумулятор позволяет использовать ноутбук Lenovo ThinkPad P50s без подключения к сети. Когда аккумулятор начинает быстро разряжаться или имеет механические повреждения, его следует заменить. Это руководство показывает, как заменить аккумуляторный блок или внутренний аккумулятор. В некоторых моделях Lenovo ThinkPad P50s внутреннего аккумулятора нет, установлен только заглушечный аккумулятор.
Перед началом отключите аккумулятор и извлеките micro SIM-карту, если она есть в устройстве. Убедитесь, что ноутбук выключен, и отсоедините адаптер переменного тока.
При замене вздутого аккумулятора необходимо соблюдать меры предосторожности.
Шаг 1
Переверните устройство так, чтобы дно было обращено к вам.
Шаг 2
Большим пальцем сдвиньте наружу правую фиксирующую кнопку-замок.
Шаг 3
Большим пальцем сдвиньте наружу левую фиксирующую кнопку-замок, одновременно выталкивая аккумулятор другой рукой.
При установке аккумулятора убедитесь, что разъемы выровнены правильно.
Вы можете услышать щелчок, когда аккумулятор полностью встанет на место и замок зафиксируется.
Шаг 4
Отверткой Phillips #00 отвинтите восемь захваченных винтов длиной 2 мм.
Эти винты не следует полностью вынимать; после их ослабления вы сможете снять нижнюю крышку.
Шаг 5
Пластиковым инструментом для открытия подденьте нижнюю крышку.
Проведите инструментом по краю ноутбука, чтобы освободить защёлки.
Возможно, придётся использовать медиаторы для удержания защёлок разомкнутыми, так как крышка прочно прикреплена и склонна защёлкиваться обратно.
Шаг 6
Снимите нижнюю крышку с ноутбука.
Шаг 7

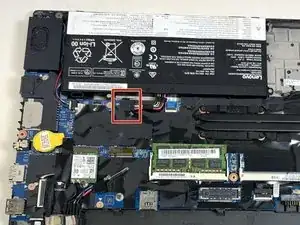

Пальцами или лопаткой отключите кабель аккумулятора от материнской платы.

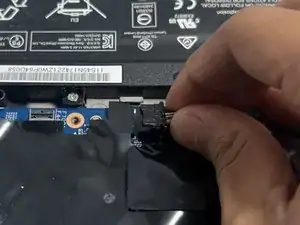

Используйте острый конец лопатки, чтобы попеременно надавливать с обеих сторон разъёма и «вывести» его из гнезда.
Может потребоваться много попеременных нажатий, прежде чем разъём выйдет. Будьте терпеливы и не тяните за провода.
Чтобы подключить кабель обратно, выровняйте разъём и используйте лопатку или чистый ноготь, чтобы полностью вставить его в гнездо.
Не давите и не тяните за сами провода — вы можете повредить разъём.
Шаг 8

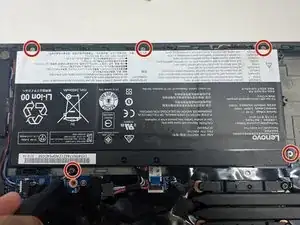

Отверткой Phillips #00 снимите пять удерживающих винтов длиной 2,5 мм.
Шаг 9

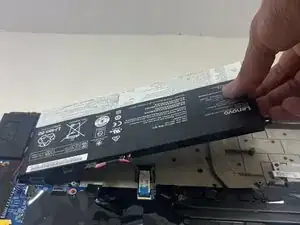

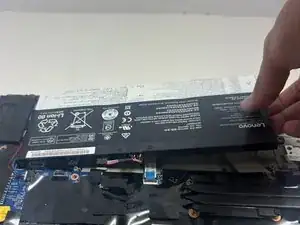

Поднимите аккумулятор и извлеките его из устройства.
Заключение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
