Замена динамиков Lenovo ThinkPad P51s
В Lenovo ThinkPad P51s используются пара встроенных стереодинамиков, установленных вдоль переднего края корпуса. Со временем динамики могут выйти из строя из‑за накопления пыли, износа диафрагмы, воздействия жидкости или повреждения кабеля. Типичные симптомы — потрескивание или искажение звука, неработающий один динамик, прерывистый звук или полная потеря звука, даже после программной диагностики.
Перед началом ремонта выключите ноутбук, отключите адаптер питания и извлеките внешнюю батарею, чтобы избежать случайных коротких замыканий. Динамики подключены тонкими проводами и зафиксированы в держателях, поэтому обращайтесь с кабелями аккуратно и не тяните их напрямую. Для доступа к динамикам и их разъемам потребуется снять нижнюю крышку.
Это руководство проведёт вас через безопасное снятие и замену внутренних динамиков. Если после замены звук остаётся проблемным, проверьте аудиодрайвер, цепь определения наушников или прокладку внутреннего аудиокабеля как возможные причины.
Шаг 1

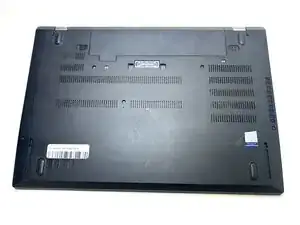

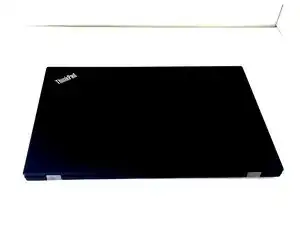

Переверните ноутбук так, чтобы его нижняя часть была сверху.
Положите его на мягкую ткань, чтобы не поцарапать крышку.
Шаг 2

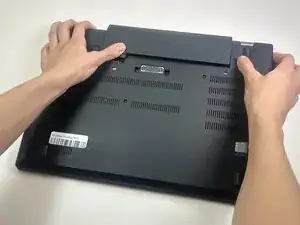

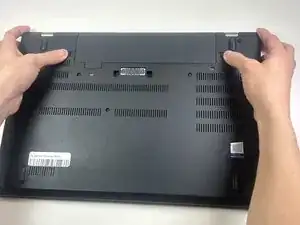

Сдвиньте оба фиксатора наружу, используя большие пальцы.
Удерживайте правый фиксатор в разблокированном положении правым большим пальцем.
Левой рукой выдавите батарею из её гнезда.

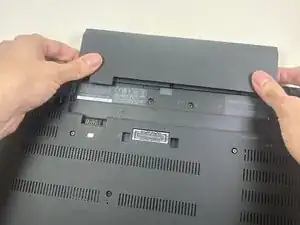

Когда она отщёлкнется, используйте обе руки, чтобы сдвинуть батарею наружу.
Шаг 3

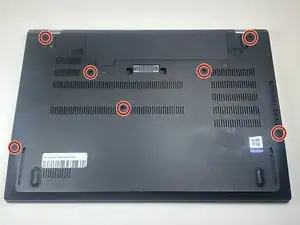

Отверткой Phillips №00 ослабьте все семь фиксированных винтов, крепящих нижний корпус.
Фиксированные винты не следует удалять полностью.
Шаг 4

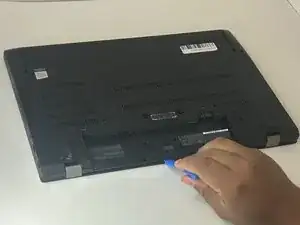

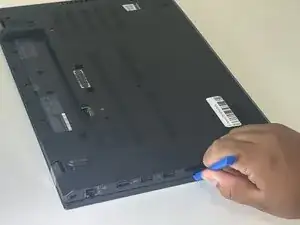

Вставьте инструмент для раскрытия в зазор вдоль одного края ноутбука.
Проведите инструментом по периметру, чтобы освободить удерживающие клипсы.
Работайте медленно и равномерно прикладывайте усилие

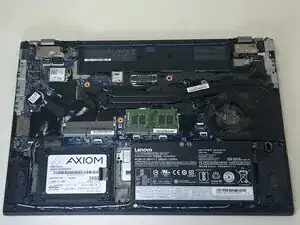

Снимите заднюю крышку с ноутбука.
Металлические инструменты могут треснуть пластиковые защёлки — используйте только пластиковые лопатки.
Шаг 5

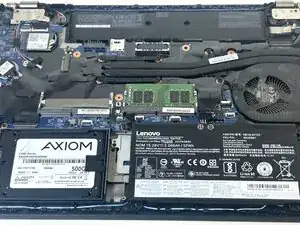

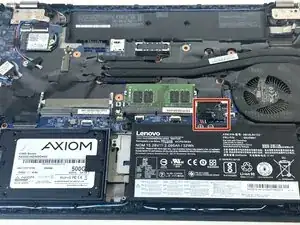

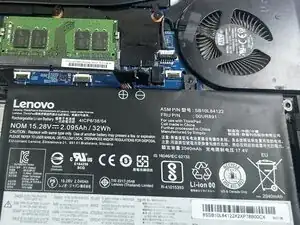

Найдите внутренний аккумуляторный блок. Это большой плоский прямоугольник с маркировкой напряжения/емкости.
Шаг 6

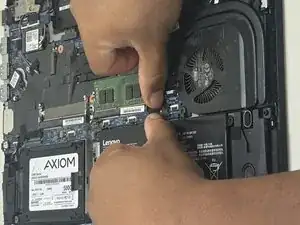

Используя оба больших пальца, осторожно выньте кабель батареи прямо из разъёма на материнской плате.
Не тяните за провода.
Шаг 7

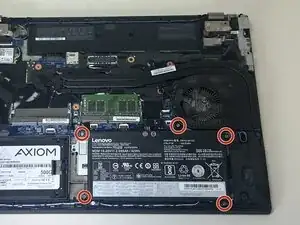

Отверткой Phillips №0 отвинтите пять винтов 3 мм, крепящих внутренний аккумулятор к материнской плате.
Шаг 8

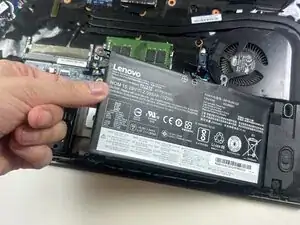

Поднимите аккумулятор и извлеките его из устройства.
Шаг 9

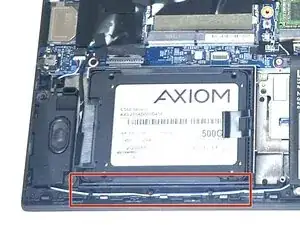

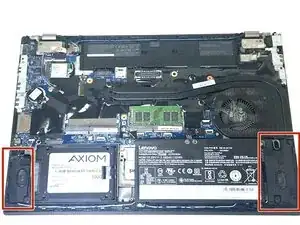

Определите два внутренних динамика на переднем крае корпуса, по одному с каждой стороны.
Динамики соединены тонким кабелем, проходящим по передней части системы.
Шаг 10

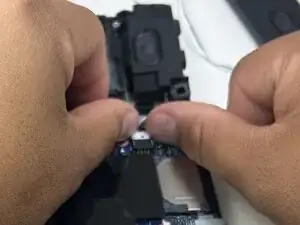

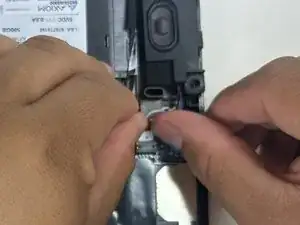

Осторожно потяните разъём кабеля динамиков прямо из гнезда на материнской плате.
Если разъём не выходит легко, используйте наконечник лопатки, чтобы поочередно немного надавливать на стороны разъёма и «вывести» его из гнезда.
Не тяните за провода.
Шаг 11
Выведите кабель динамиков из всех удерживающих клипс или направляющих вдоль корпуса.
Запомните прокладку кабеля, чтобы корректно установить его при сборке.
Шаг 12

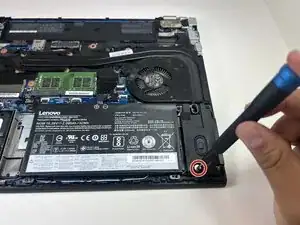

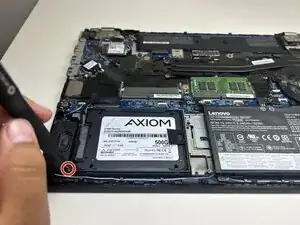

Отверткой Phillips №00 отвинтите по одному винту 3 мм с каждого динамика.

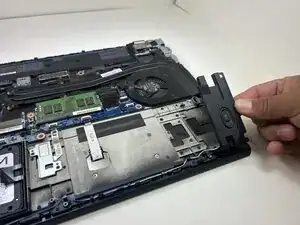

Поднимите каждый динамик прямо вверх и извлеките из посадочного места.
Вытяните кабель динамика из направляющей вдоль края ноутбука.
Следите за винтами динамиков — они маленькие и легко теряются.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте электронные отходы в сертифицированный центр R2 или e‑Stewards.
Перевод руководства с ifixit.com
