Замена или очистка вентилятора в сборе для Lenovo R61i

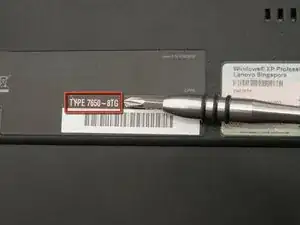

определите точную модель вашего ThinkPad

приготовьте подходящую сборку вентилятора, в данном случае FRU P/N: 42W2779

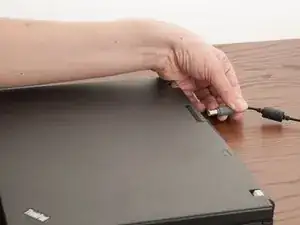

отключите блок питания

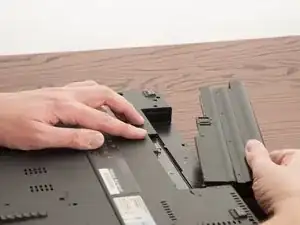

снимите аккумулятор

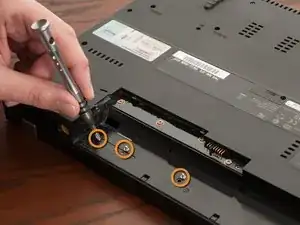

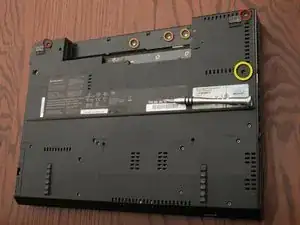

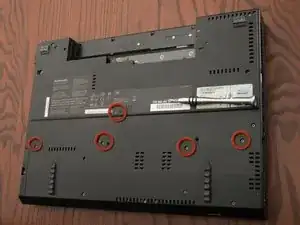

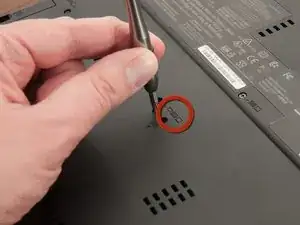

найдите все пять винтов с показанными символами и отвинтите их

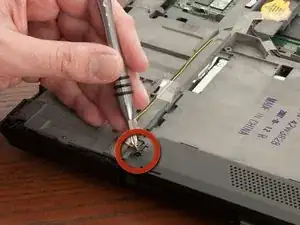

отвинтите все показанные винты

Эти винты очень маленькие

следите за размерами винтов

осторожно снимите панель для отдыха ладоней

Если у вас есть тачпад или сканер отпечатков, следите за кабелями

удалите пыль выдувкой

поднимите клавиатуру осторожно

следите за кабелем

используйте лопатку, чтобы отсоединить кабель

поднимите клавиатуру и отложите в сторону

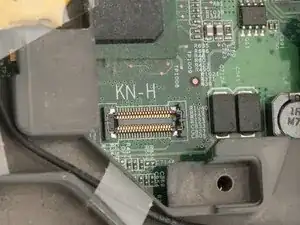

для справки: изображения показывают разъём клавиатуры

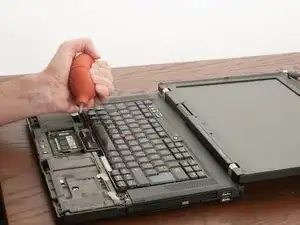

удалите пыль выдувкой

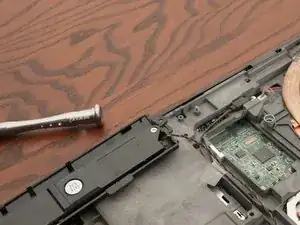

отверните левый и правый винты рамки клавиатуры и динамиков

отвинтите первые два винта экранировки

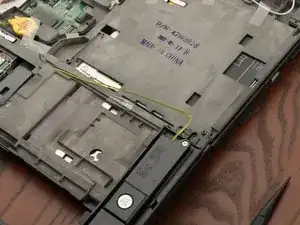

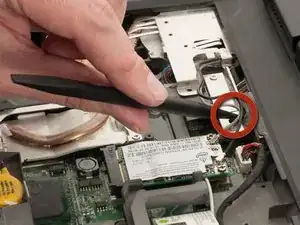

осторожно поднимите кабель антенны беспроводной сети из направляющей кабеля

отвинтите последние два винта рамки клавиатуры

следите за защёлками рамки (извините, изображение отсутствует)

осторожно вытяните рамку клавиатуры

переверните рамку на 180°

следите за кабелями

снимите кабель антенны беспроводной сети из направляющей кабеля сборки вентилятора

при необходимости можно использовать металлическую лопатку, чтобы расширить направляющую кабеля

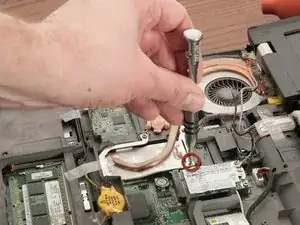

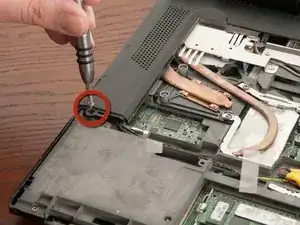

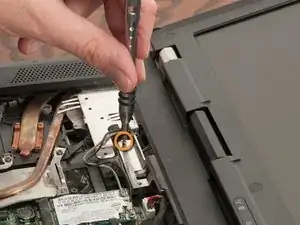

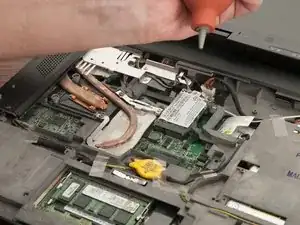

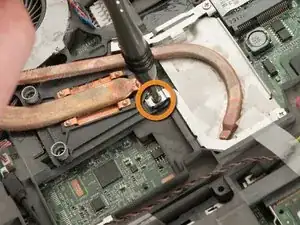

отвинтите первый, маленький винт скобы

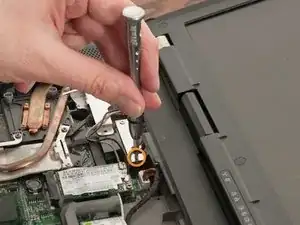

отвинтите более длинный винт скобы

снимите скобу

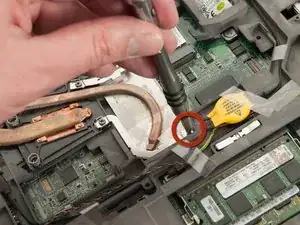

снимите короткий винт второй скобы

снимите длинный винт второй скобы

снимите скобу

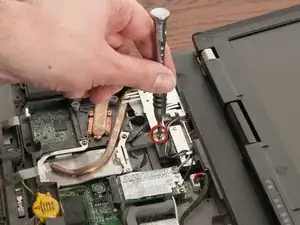

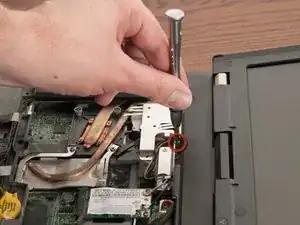

снимите последние два винта сборки вентилятора

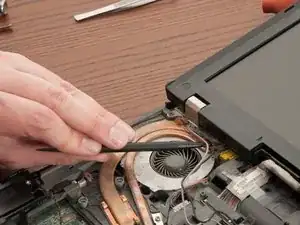

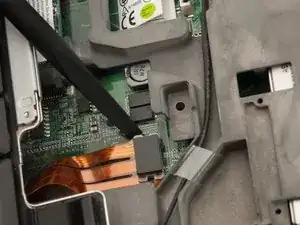

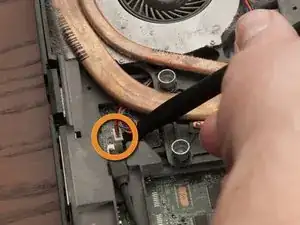

отсоедините силовой разъём с помощью лопатки

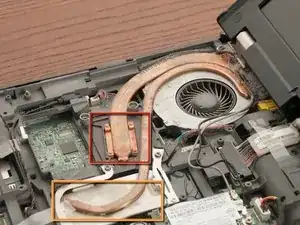

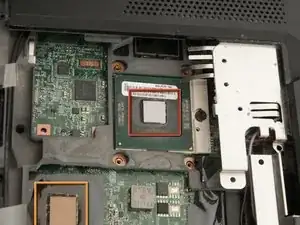

процессор с термопастой

другой чип с термопастой

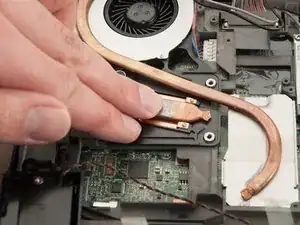

аккуратно поднимите сборку вентилятора

возможно, потребуется приложить небольшое дополнительное усилие из‑за термопасты

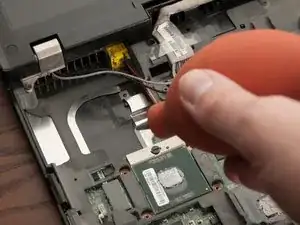

удалите пыль выдувкой

возьмите лопатку и удалите старую термопасту

возьмите бумажную салфетку

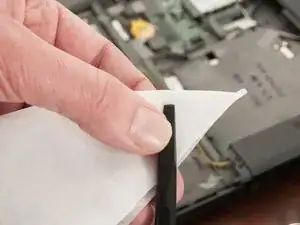

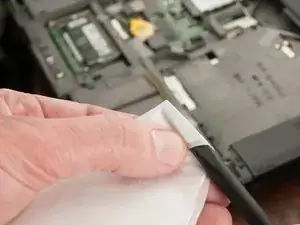

оберните салфетку вокруг лопатки

намочите салфетку спиртом

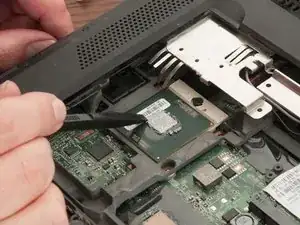

очистите процессор салфеткой

очистите чип салфеткой

убедитесь, что старой термопасты не осталось

следуйте этому руководству по нанесению новой термопасты на процессор.

теперь установите новую сборку вентилятора

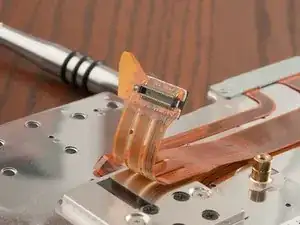

обратите внимание на термопасту на обратной стороне новой сборки вентилятора

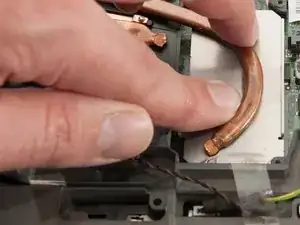

прижмите соединители процессора и чипа

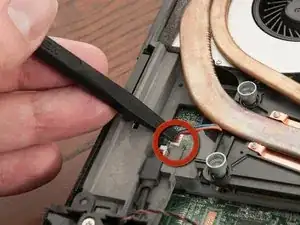

не забудьте подключить силовой кабель сборки вентилятора
