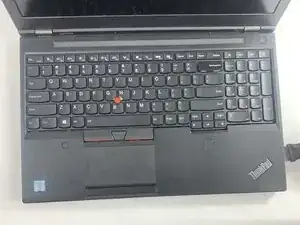

Сборка рамки клавиатуры/тачпада Lenovo ThinkPad P50

Ноутбуки

Если ваше устройство больше не реагирует так, как прежде, возможно, вам потребуется заменить тачпад. К счастью, замена поврежденного тачпада часто оказывается проще, чем кажется. Этот гид проведет вас через необходимые шаги для безопасного удаления и замены тачпада вашего ноутбука с использованием простых и ясных шагов.

Шаг 1

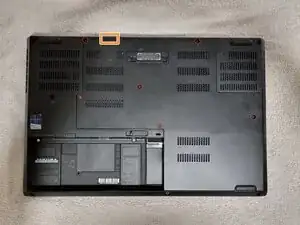

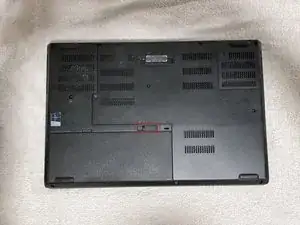

Сдвиньте защелку батареи влево, чтобы разблокировать ее, и извлеките батарею.

Шаг 2

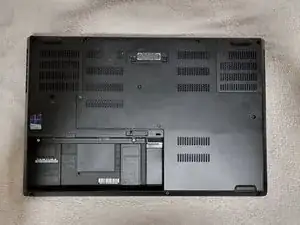

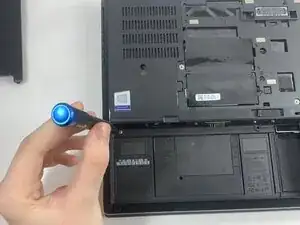

Ослабьте шесть фиксированных винтов на 12.6 мм, которые крепят нижнюю панель, с помощью крестовой отвертки #00.

Винты не будут полностью вынимать; не пытайтесь удалить их из корпуса.

Подденьте выемку ногтем или лопаткой.

Шаг 3

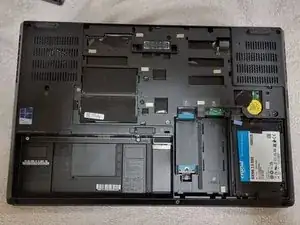

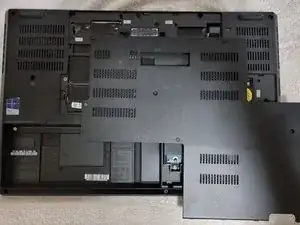

Поднимите нижнюю панель вверх и снимите ее с шасси.

Шаг 4

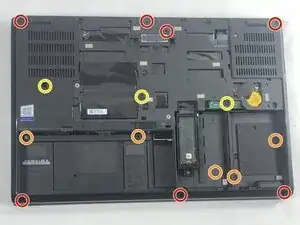

Удалите следующие винты при помощи крестовой отвертки #00:

Семь винтов на 5.7 мм

Пять винтов на 4.3 мм

Три винта на 12.6 мм

Шаг 5

Переверните компьютер и откройте крышку.

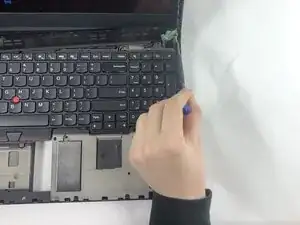

Вставьте открывающий инструмент в шов между рамкой клавиатуры и шасси.

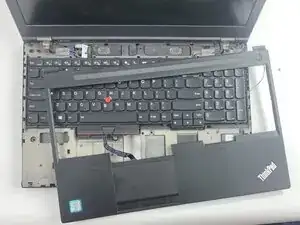

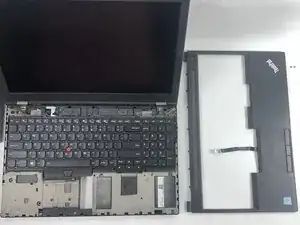

Подденьте по всему периметру, пока сборка клавиатуры полностью не освободится.

Шаг 6

Поверните клавиатуру еще выше, пока не сможете увидеть разъемы на нижней стороне клавиатуры.

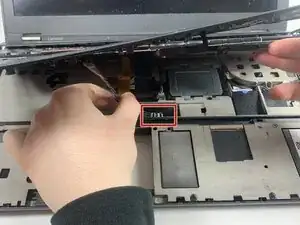

Отсоедините разъемы, которые подключены к тачпаду.

Чаще всего, эти разъемы будут иметь выступ или язычок сверху, который можно использовать для вытаскивания разъема из гнезда.

Для отключения используйте широкую часть лопатки, чтобы надавить на язычок разъема и выдвинуть его из гнезда.

На отключение кабеля может потребоваться много усилий. Делайте это медленно и не тяните за кабели.

Перевод руководства с ifixit.com
