Замена SSD в Lenovo ThinkPad P51s
ThinkPad P51s может комплектоваться твердотельным накопителем формата 2,5 дюйма с интерфейсом SATA. В этом руководстве описана замена 2,5‑дюймового SATA SSD, установленного в съемном корзине. С течением времени стареющий или выходящий из строя SATA‑диск может вызывать длительную загрузку системы, сбои операционной системы, повреждение данных или невозможность распознать накопитель ноутбуком. Многие пользователи также обновляют SSD, чтобы увеличить емкость или повысить скорость после нескольких лет использования в рабочей среде.
Прежде чем начать ремонт, полностью отключите питание ноутбука, отсоедините сетевой адаптер и извлеките внешнюю аккумуляторную батарею, чтобы предотвратить подачу питания на материнскую плату. SATA‑диск выдвигается из стороны отсека после освобождения фиксирующего язычка, поэтому тяните корзину строго по прямой, чтобы не повредить разъем. Обращайтесь с новым SSD аккуратно и избегайте контакта с контактами SATA.
Это руководство проведет вас шаг за шагом через снятие SATA‑корзины, замену накопителя и установку её обратно в ноутбук.
Шаг 1

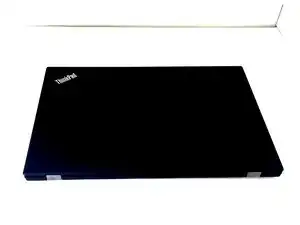

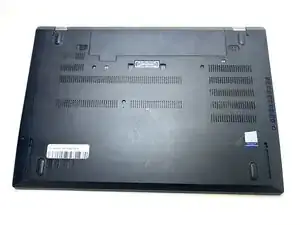

Переверните ноутбук так, чтобы его нижняя часть была сверху.
Положите его на мягкую ткань, чтобы не поцарапать крышку.
Шаг 2

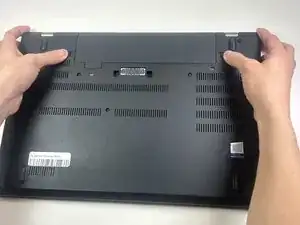

Сдвиньте оба фиксирующих язычка наружу большим пальцем.

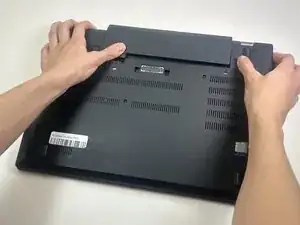

Удерживайте правый язычок в разблокированном положении правым большим пальцем. Левой рукой вытолкните батарею из посадочного места.
После отделения используйте обе руки, чтобы полностью вынуть батарею.
Шаг 3

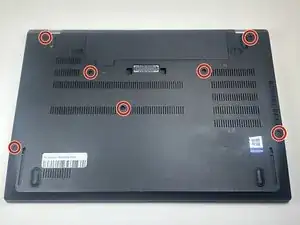

С помощью крестовой отвертки Phillips #00 отвинтите все семь удерживающих шурупов, закрепляющих нижнюю крышку.
Не пытайтесь полностью извлечь удерживающие винты. Они должны оставаться в нижней крышке.
Шаг 4

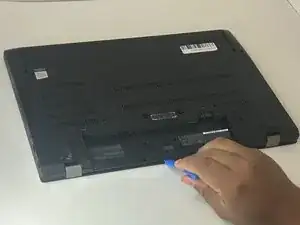

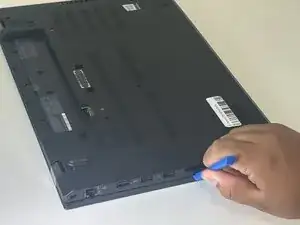

Вставьте пластиковой лопаткой iFixit в зазор вдоль одного края ноутбука.
Аккуратно проведите ею по периметру, чтобы освободить защелки.
Работайте медленно и избегайте скручивания инструмента, чтобы не треснуть крышку или не погнуть рамку.
Когда все защелки освободятся, снимите крышку.
Металлические инструменты могут повредить пластиковые защелки — используйте только пластиковые лопатки.
Шаг 5

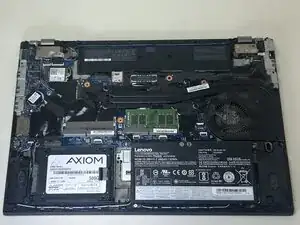

SSD расположен рядом с внутренней батареей.
Шаг 6

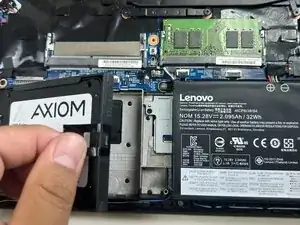

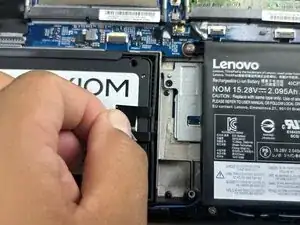

Нажмите пластиковый язычок для вытягивания внутрь, в сторону накопителя, чтобы освободить фиксатор.
Вытяните язычок наружу, чтобы выдвинуть SSD вместе с его корзиной.

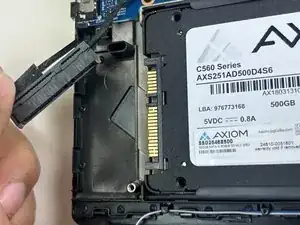

Отсоедините SATA‑кабель, потянув его прямо из разъема.
Не тяните за провода кабеля. Тяните только за разъем, чтобы избежать повреждения.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Отнесите электронные отходы на переработку в пункт с сертификатом R2 или e‑Stewards.
Перевод руководства с ifixit.com
