Замена вентилятора Lenovo Legion Y530-15ICH
Замена неисправных вентиляторов необходима для поддержания работоспособности вашего компьютера. Этот гид описывает, как удалить вентиляторы для их очистки или замены, чтобы гарантировать, что процессор не перегреется.
Шаг 1
Убедитесь, что устройство выключено.

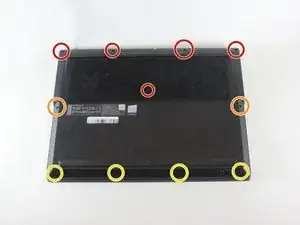

Используйте биту PZ00, чтобы удалить одиннадцать винтов, крепящих заднюю крышку.
Пять винтов по 7 мм
Два винта по 6 мм
Четыре винта по 4 мм
Шаг 2

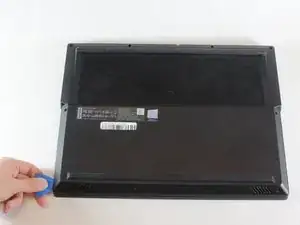

Осторожно подденьте заднюю крышку компьютера с помощью открывающейся лопатки.
Начните с угла ноутбука и двигайтесь по боковой стороне. Аккуратно поднимайте крышку, пока она не отсоединится.
Шаг 3

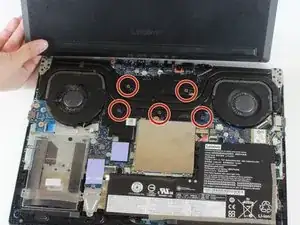

Используйте отвертку JIS #1, чтобы ослабить пять пружинных винтов, расположенных посередине вентилятора.

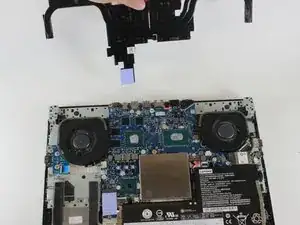

Снимите пластиковую крышку после того, как винты были ослаблены.
Пружинные винты останутся прикрепленными к крышке.
Шаг 4

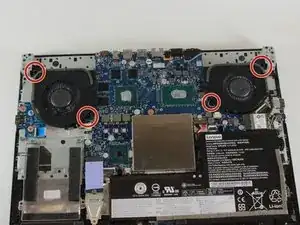

Используйте отвертку JIS #1, чтобы удалить четыре 4 мм винта, крепящие вентиляторы к устройству.
Шаг 5

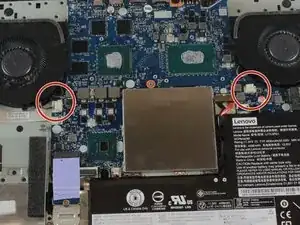

Отсоедините провода, соединяющие два вентилятора с материнской платой.
При этом аккуратно тяните из стороны в сторону.
Шаг 6

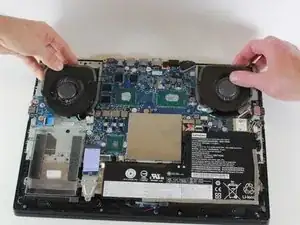

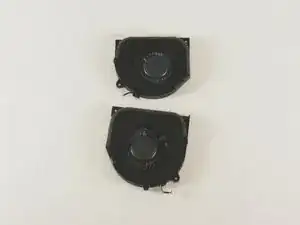

Поднимите вентиляторы из их мест и извлеките их из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
