Замена USB-порта Lenovo Legion Y530-15ICH
Этот гид заменяет USB-порт для Lenovo Legion Y530-15ICH, который может сломаться или получить повреждения от воды с течением времени. Это особенно важно, если пользователю нужно подключить смартфон.
Шаг 1
Убедитесь, что устройство выключено.
Используйте биту PZ00 для удаления одиннадцати винтов, удерживающих заднюю крышку.
Пять винтов по 7 мм
Два винта по 6 мм
Четыре винта по 4 мм
Шаг 2
Осторожно подденьте заднюю крышку компьютера с помощью открывающей лопатки.
Начните с угла ноутбука и двигайтесь вокруг стороны. Аккуратно поднимайте крышку, пока она не отсоединится.
Шаг 3

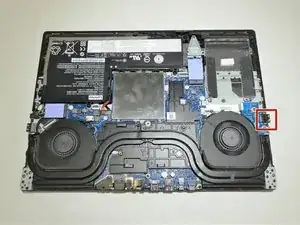

Удалите шлейф, соединяющий USB-порт с материнской платой, который находится рядом с вентилятором.
Используя отвертку JIS #1, удалите два винта, удерживающих USB-порт на модуле.
Шаг 4
Осторожно отключите один шлейф пальцами.
Удалите USB-порт из устройства.
Заключение
Для повторной сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
