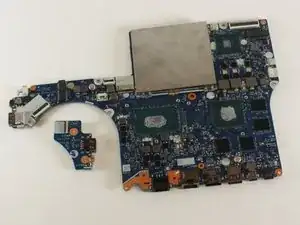

Замена материнской платы Lenovo Legion Y530-15ICH

Ноутбуки

Материнская плата выполняет роль центрального узла связи между всеми компонентами вашего устройства. Если приложения внезапно закрываются или вы видите «синий экран смерти» (BSoD), возможно, пришло время заменить материнскую плату в вашем компьютере. В этом руководстве описаны шаги по замене материнской платы Lenovo Legion Y530-15ICH.

Шаг 1

Убедитесь, что устройство выключено.

Используйте биту PZ00, чтобы выкрутить одиннадцать винтов, удерживающих заднюю крышку.

Пять винтов 7 мм

Два винта 6 мм

Четыре винта 4 мм

Шаг 2

Осторожно подденьте заднюю крышку компьютера с помощью пластиковой лопатки для вскрытия.

Начинайте с угла ноутбука и продвигайтесь вдоль боковой стороны. Аккуратно приподнимайте крышку, пока она не отделится.

Шаг 3

Используйте крестовую отвертку, чтобы выкрутить пять винтов 4 мм, крепящих аккумулятор.

Шаг 4

Отключите кабель аккумулятора от разъема на материнской плате, аккуратно потянув его в направлении батареи.

Тяните параллельно батарее, не вверх.

Теперь вы можете безопасно вынуть аккумулятор.

Шаг 5

Используйте отвертку JIS #1, чтобы ослабить пять пружинных винтов, расположенных в середине блока вентилятора.

Снимите пластиковую крышку после ослабления винтов.

Пружинные винты останутся прикрепленными к крышке.

Шаг 6

Используйте отвертку JIS #1, чтобы выкрутить четыре винта 4 мм, крепящие вентиляторы к корпусу.

Шаг 7

Отключите провода, соединяющие два вентилятора с материнской платой.

При этом аккуратно тяните из стороны в сторону.

Шаг 8

Поднимите вентиляторы из их посадочных мест и извлеките их из устройства.

Шаг 9

Не удаляйте теплопроводящую прокладку.

Удалите один винт 4 мм, обведенный оранжевым на втором изображении, с помощью отвертки JIS #1.

Шаг 10

Аккуратно извлеките SSD из его разъема.

Шаг 11

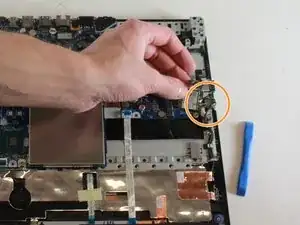

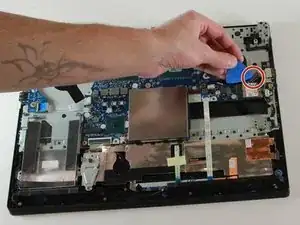

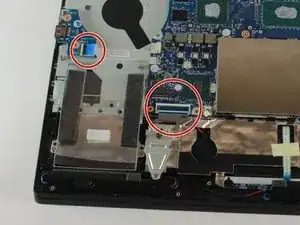

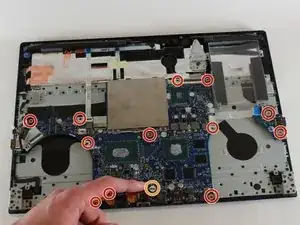

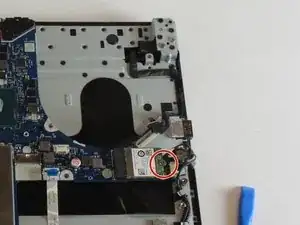

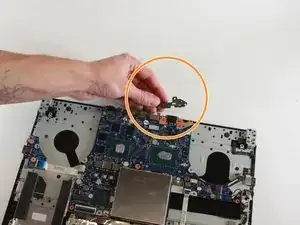

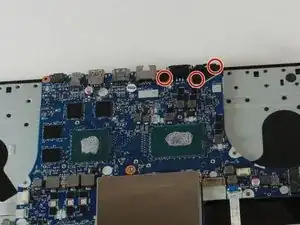

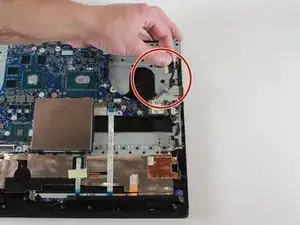

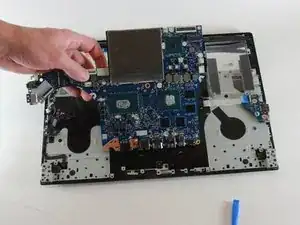

Начните с отключения ленточного кабеля, который находится рядом со звуковым модулем. Рекомендуется использовать пластиковую лопаточку iFixit для снятия ленточного кабеля.
