Замена динамиков Lenovo Legion Y530-15ICH
Это руководство иллюстрирует, как снять динамики с Lenovo Legion Y530-15ICH. Пользователям может понадобиться заменить поврежденные динамики или обновить их.
Шаг 1
Убедитесь, что устройство выключено.
Используйте биту PZ00, чтобы удалить одиннадцать винтов, удерживающих заднюю крышку.
Пять винтов по 7 мм
Два винта по 6 мм
Четыре винта по 4 мм
Шаг 2
Осторожно подденьте заднюю крышку устройства с помощью открывающего инструмента.
Начните с угла ноутбука и двигайтесь вдоль края. Нежно поднимите крышку, пока она не отделится.
Шаг 3

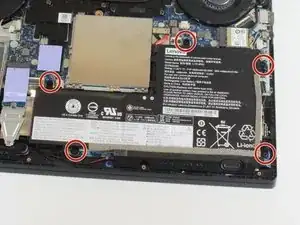

Используйте отвертку с крестообразным наконечником, чтобы удалить пять винтов по 4 мм, удерживающих батарею на месте.
Шаг 4

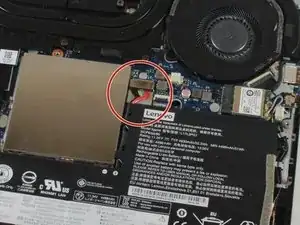

Отключите кабель батареи от разъёма на материнской плате, аккуратно потянув его в сторону батареи.
Тяните параллельно батарее, а не прямо вверх.

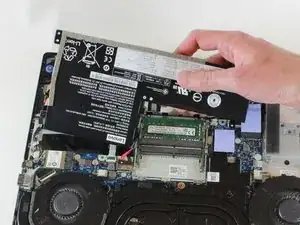

Теперь вы можете безопасно извлечь батарею.
Шаг 5

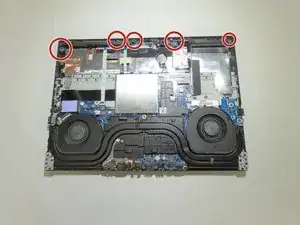

Удалите пять винтов с помощью отвертки Phillips #0.
Шаг 6

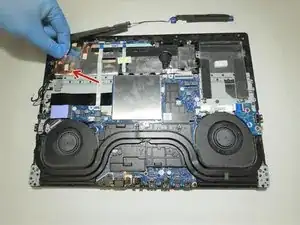

Осторожно удалите медленный клей.
Шаг 7

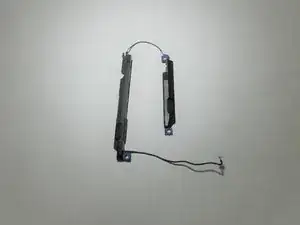

Извлеките динамики из устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
