Замена платы кнопок тачпада Lenovo Legion Y520-15IKBN
Это руководство по замене платы кнопок тачпада для Lenovo Legion Y520-15IKBN. Плата кнопок тачпада позволяет перемещать указатель мыши по экрану при касании. Ее необходимо заменить, если курсор ноутбука больше не реагирует на движение пальца или кнопки левого и правого клика не нажимаются полностью.
Перед началом ремонта выключите ноутбук и отключите его от зарядного адаптера. Также рекомендуется снять или отключить аккумулятор от материнской платы, чтобы снизить риск повреждения устройства. Дополнительно соблюдайте антистатические меры предосторожности, такие как использование антистатического браслета и коврика, чтобы предотвратить повреждение электронных компонентов
Шаг 1
Выключите устройство и отключите его от сети перед продолжением.
Снимите тринадцать винтов 6.5 мм с нижней крышки, используя крестовую отвертку Phillips #00.
Шаг 2
Переверните ноутбук на бок и вставьте лопаткой между панелью основания и шасси, затем подденьте по периметру, пока панель основания не отсоединится.
Для лучшего захвата можно слегка открыть ноутбук.
Снимите нижнюю панель с шасси.
При сборке убедитесь, что нижняя панель защелкнулась на всех четырёх сторонах ноутбука.
Шаг 3
Снимите четыре винта 4 мм Phillips #00, фиксирующих аккумулятор.
Шаг 4
Отключите разъем аккумулятора, потянув кабель аккумулятора прямо из гнезда в направлении аккумулятора.
Не тяните за сам разъем, иначе вы рискуете повредить материнскую плату.
При необходимости приложите усилие и медленно покачивайте разъем, чтобы вытащить его из гнезда. Он должен выходить постепенно.
Шаг 5
Поднимите аккумулятор и извлеките его из шасси.
Шаг 6

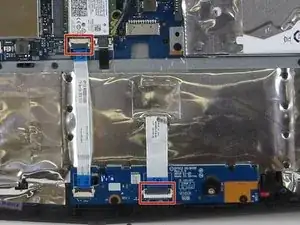

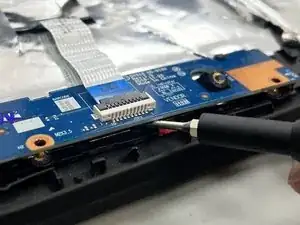

Используйте лопатку или чистый ноготь, чтобы поднять защелкивающуюся планку на двух ZIF-разъемах, фиксирующих плату кнопок тачпада к материнской плате и тачпаду.
Когда планки будут в разблокированном положении, используйте пинцет или пальцы, чтобы аккуратно вытащить кабели из гнезд, удерживая за синие язычки.
Для повторного подключения убедитесь, что защелкивающаяся планка поднята, и аккуратно вставьте кабель. Затем опустите планку вниз, чтобы зафиксировать кабель. Кабель должен заходить в гнездо практически без усилий. Если возникают затруднения, выньте кабель, проверьте, что планка полностью разблокирована, и попробуйте снова.
Шаг 7

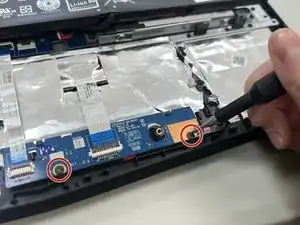

Отверткой Phillips #00 отверните два винта 6.5 мм с синей платы кнопок тачпада.

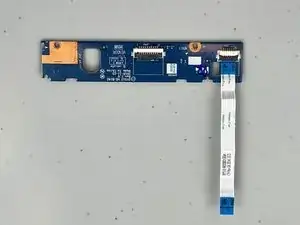

Снимите плату кнопок тачпада.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы через сертифицированного по R2 или e-Stewards переработчика.
Перевод руководства с ifixit.com
