Замена жесткого диска Lenovo Legion Y530-15ICH

Ноутбуки

Благодарности Kaylie Klausing за первые три фотографии, а также за сами шаги.

ВАЖНО:

Ваша операционная система НЕ будет установлена на новом жестком диске. Для получения инструкций по переустановке Windows я рекомендую эту инструкцию от HP. Для этого потребуется флеш-накопитель (минимум 8 Гб) или DL-DVD.
Для переноса ваших файлов я рекомендую встроенный инструмент «Резервное копирование и восстановление». Для этого потребуется внешний накопитель, емкость которого не меньше, чем у текущего накопителя.
- Я лично перенес свои данные на накопитель меньшей емкости (500 Гб), так как на 1 Тб занималось всего 80 Гб. Это не создает проблем, но не рекомендуется, так как возможен случай, когда новый накопитель пользователя не сможет вместить все его данные.

Шаг 1

Выключите компьютер и отключите блок питания.

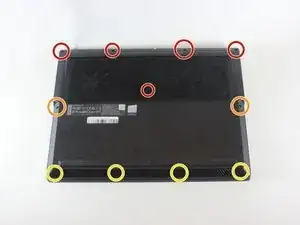

Используя отвертку PH1, открутите одиннадцать винтов, крепящих заднюю крышку.

Пять винтов по 7 мм

Два винта по 6 мм

Четыре винта по 4 мм

Шаг 2

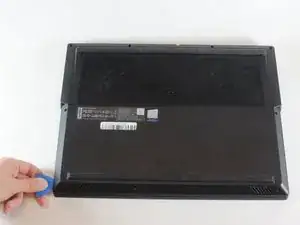

Осторожно подденьте заднюю крышку компьютера с помощью открывающей лопатки.

Начните с одного из задних углов ноутбука и двигайтесь вокруг корпуса, аккуратно поднимая крышку до ее отсоединения.

Не тяните сильно за крышку и не пытайтесь открыть ее без лопаток, как это сделал я, треща заднюю крышку.

Шаг 3

Открутите четыре винта из корпуса HDD, в основном освобождая его от ноутбука.

Четыре винта по 4 мм

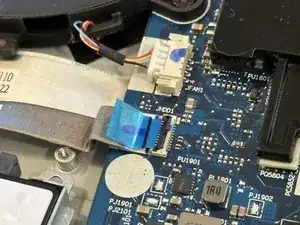

Вы можете увидеть здесь желтую изоленту. Осторожно отклейте ее слева направо, чтобы синяя пластиковая лента кабеля под ней осталась на месте.

Шаг 4

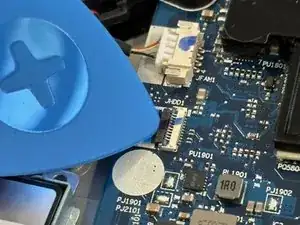

Используйте ваш поддевающий инструмент или лопатку, чтобы поднять удерживатель FFC, маленький черный зажим, показанный здесь.

Если кабель не движется свободно после поднятия зажима, убедитесь, что он полностью задвинут назад, и аккуратно потяните кабель от его зажима.

Тяните только параллельно плате и только после поднятия зажима.

Шаг 5

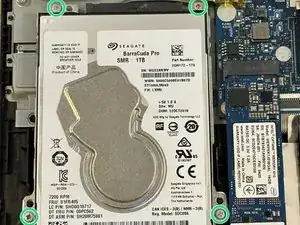

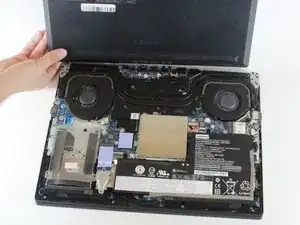

Когда винты сняты, а кабель успешно отключен, извлеките жесткий диск с корпусом из остальной части компьютера.

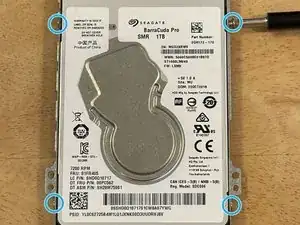

Открутите четыре винта корпуса, освобождая жесткий диск.

Четыре винта по 3.5 мм

Шаг 6

Извлеките жесткий диск из корпуса.

Шаг 7

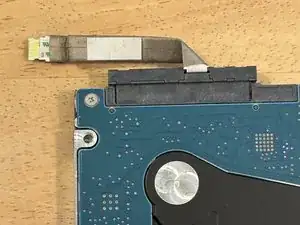

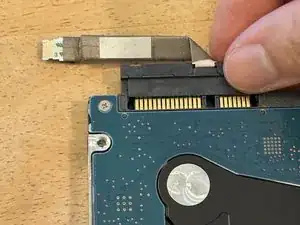

Этот элемент соединяет ваш жесткий диск с компьютером. Аккуратно извлеките его, покачивая из стороны в сторону. Установите его на ваш новый жесткий диск.

Заключение

После того как кусок кабеля будет присоединен к новому жесткому диску, просто следуйте этим шагам в обратном порядке.
