Замена вентилятора Lenovo Legion Y520-15IKBN
Этот гид проведет вас через этапы замены вентилятора вашего Lenovo Legion Y520. В случаях, когда ваш вентилятор может перегреваться или не работать, вам потребуется этот гид. ПРИМЕЧАНИЕ: Здесь много проводов. Обязательно следите за тем, куда идет каждый из них.
Шаг 1
Выключите и отключите ваше устройство перед продолжением.
Удалите тринадцать винтов длиной 6.5 мм из основания, используя отвертку Phillips #00.
Шаг 2
Переверните ноутбук на бок и вставьте лопатку между задней панелью и корпусом, затем подденьте по периметру, пока задняя панель не освободится.
Чтобы лучше держать, вы можете немного приоткрыть ноутбук.

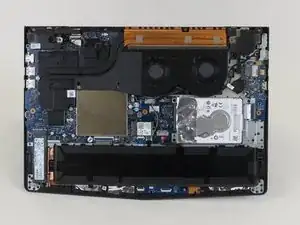

Поднимите нижнюю панель с корпуса.
Во время сборки убедитесь, что нижняя панель щелкает на месте со всех четырех сторон ноутбука.
Шаг 3

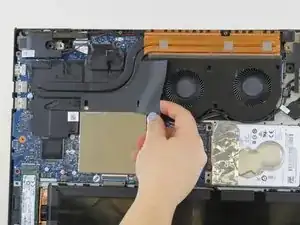

Есть пластиковая накладка, покрывающая часть оперативной памяти и вентилятора. Вам нужно будет удалить ее, чтобы добраться до вентилятора.

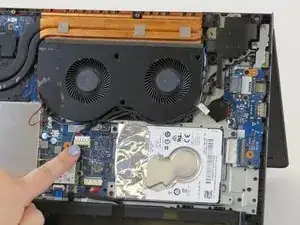

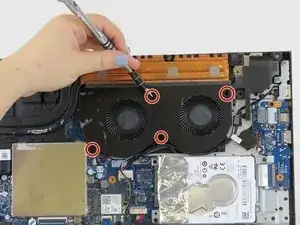

Отключите аккумулятор, затем вам нужно будет удалить четыре винта длиной 4 мм вокруг вентилятора, используя отвертку Phillips #00.
Шаг 4

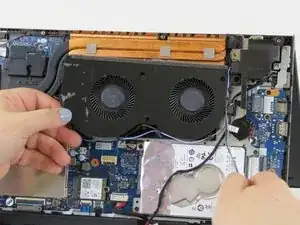

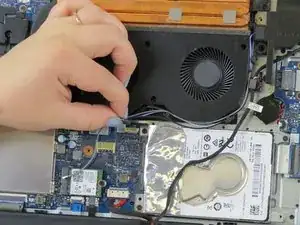

Открутите все винты, затем отключите провода, подключенные к вентилятору.
После того как все провода отключены от вентилятора, уберите их в сторону, чтобы добраться до вентилятора.
Шаг 5

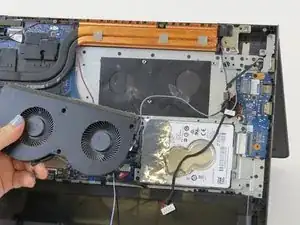

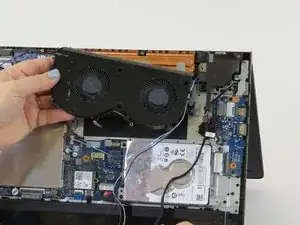

Поднимите вентилятор из корпуса ноутбука.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
