Замена вентилятора Gateway Solo 1450

Убедитесь, что устройство выключено и отключено от всех источников питания. Это устранит риск поражения электрическим током при работе с устройством.

Сначала необходимо найти кнопку фиксации аккумулятора. Разместив ноутбук так, чтобы петли экрана были сверху, кнопка находится примерно посередине корпуса и немного слева.

Следующий шаг — одновременно нажать кнопку фиксации аккумулятора вверх и потянуть сам аккумулятор наружу. Если этого не сделать одновременно, аккумулятор не сдвинется.

Чтобы полностью освободить аккумулятор, крепко возьмитесь за него и резко потяните.

Убедитесь, что устройство выключено и отключено от всех источников питания. Это устранит риск поражения электрическим током при работе с устройством.

Откройте ноутбук, чтобы был виден клавиатурный блок. Откиньте экран максимально назад для удобства, как показано на изображении.

Над клавиатурой найдите пластиковую панель с кнопкой питания и другими управляющими кнопками. Эту панель необходимо снять, чтобы получить доступ к клавиатуре.

Для этой операции используйте лопатку. Подденьте лопатку под компонент.

Когда лопатка будет вставлена и поддета достаточно глубоко, крепко, но осторожно оттяните панель, начиная с левой стороны.

После отсоединения с левой стороны перейдите к правой стороне панели и снимите её с защёлок, к которым она прикреплена.

После снятия с зажимов панель полностью удалена, и открыт доступ к клавиатуре.

Теперь видны два винта маркировки J0. Отверткой Phillips J0 выкрутите эти винты. Винты — Philips J0, длиной 5 мм.

После удаления винтов крепко возьмитесь за верхний край клавиатуры, немного покачайте и одновременно тяните вверх. Это освободит защёлки, удерживающие её.

Когда защёлки освободятся, клавиатура извлечена.

Найдите два защитных элемента петель, закрывающих петли экрана.

Если этого не было сделано при снятии клавиатуры, выкрутите винты, удерживающие защитные элементы петель на месте.

Подденьте защитные элементы петель лопаткой.

Снимите защитные элементы с петель.

Найдите по две пары винтов на каждой петле.

Выверните винты, соединяющие экран с петлями.

Определите место подключения экрана к внутренней части ноутбука.

Найдите два винта, закрепляющих это соединение.

Выверните винты, удерживающие соединение между экраном и внутренней частью ноутбука.

Найдите небольшой пластиковый элемент над местом соединения экрана с внутренней частью ноутбука.

Осторожно вставьте лопатку в этот пластиковый элемент и отделите соединение от внутренней части ноутбука.

Удалите соединение от внутренней части ноутбука.

Отделите экран ноутбука от остальной части корпуса.

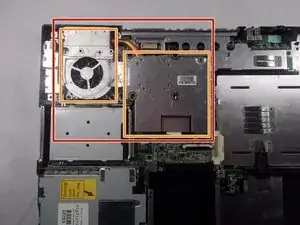

Сборка вентилятора расположена в верхнем левом углу внутренней части ноутбука.

Обратите внимание, что на вентиляторе имеется металлическая защитная крышка и металлическая пластина, присоединённая к ней в правом нижнем углу.

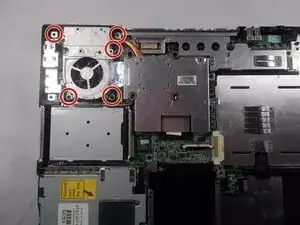

Найдите пять точек, в которых металлическая защитная крышка вентилятора закреплена винтами.

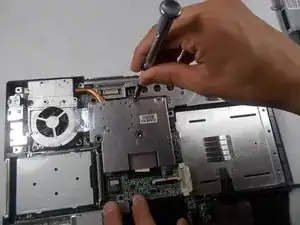

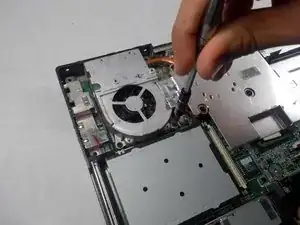

Выверните винты, удерживающие металлическую защитную крышку.

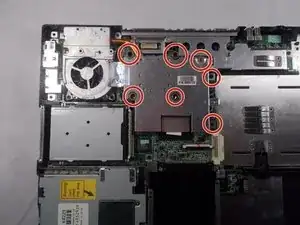

Определите семь точек, в которых металлическая пластина, прикреплённая к защитной крышке вентилятора, закреплена винтами.

Выверните винты, удерживающие металлическую пластину.

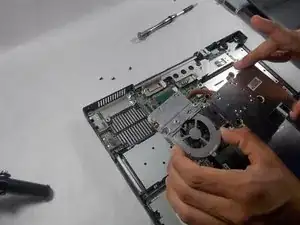

Поскольку сборка больше не закреплена к внутренней части ноутбука, извлеките весь блок вентилятора из корпуса.

Переверните сборку вентилятора на тыльную сторону так, чтобы металлическая защитная крышка вентилятора оказалась под ней.

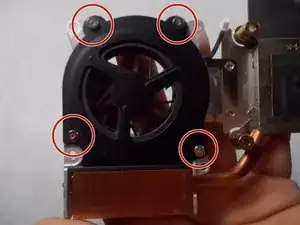

Найдите 4 точки, где вентилятор прикреплён к металлической защитной крышке винтами.

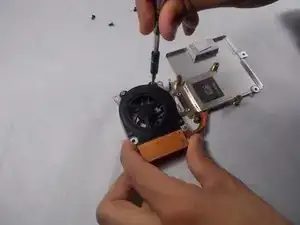

Открутите винты, соединяющие вентилятор с металлической защитной крышкой.

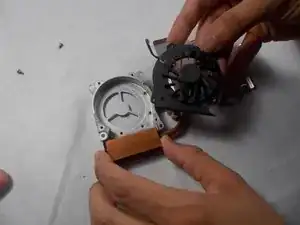

Снимите вентилятор с металлической защитной крышки.
