Замена вентилятора Gateway Solo 1200

Выключите ноутбук и отключите его от сетевого адаптера перед началом работ.

Найдите фиксатор аккумулятора на нижней панели ноутбука.

Освободите фиксатор, нажав на него большим пальцем и сдвинув его вправо.

Выньте аккумулятор из отсека.

Разрядите ноутбук, нажав кнопку питания после извлечения аккумулятора.

Поверните устройство так, чтобы задняя часть была обращена к вам.

Выверните винты 2 мм крестовой отвёрткой Phillips №0.

Ослабление этих задних винтов частично освобождает клавиатуру.

Откройте устройство так, чтобы клавиатура была видна.

Найдите переднюю панель с кнопкой питания над клавиатурой.

Снимите панель, аккуратно потянув её на себя.

Панель должна легко отщёлкнуться при небольшом усилии.

Осторожно приподнимите панель клавиатуры.

Переверните панель клавиатуры, чтобы открыть её тыльную сторону.

Аккуратно потяните за ленточный кабель внизу панели клавиатуры, чтобы отсоединить клавиатуру.

Снимите обе крышки петель монитора у основания экрана, выкрутив винты 2 мм крестовой отвёрткой Phillips №0.

Найдите кабель видеовыхода на открытой левой петле, соединяющий монитор с ноутбуком.

Аккуратно потяните за кабель видеовыхода, чтобы отсоединить экран.

После снятия экрана найдите винты рамки клавиатуры.

Выверните винты внешней рамки и аккуратно оттяните её от корпуса устройства.

Аккуратно потяните за разъём тачпада под рамкой клавиатуры, чтобы полностью снять её.

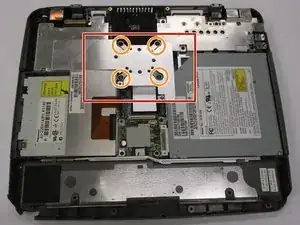

Найдите радиатор рядом с вентилятором.

Выверните четыре винта 2 мм, крепящие радиатор к устройству.

Поднимите радиатор вверх, стараясь не затронуть другие внутренние компоненты.

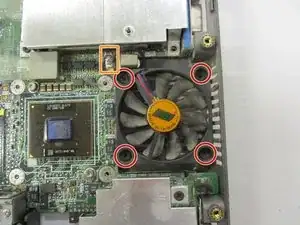

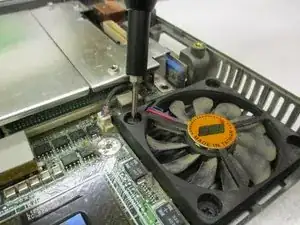

Выверните четыре винта, фиксирующие вентилятор в корпусе.

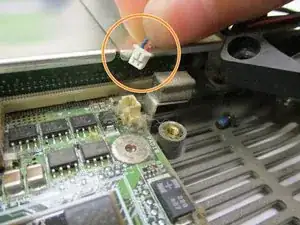

Осторожно отсоедините разъём вентилятора от системы охлаждения.

Разъём хрупкий — не дергайте его сильно, чтобы не повредить.
