Замена оптического привода Gateway Solo 1450

Убедитесь, что устройство выключено и отключено от источников питания. Это устранит риск поражения электрическим током при работе с устройством.

Сначала необходимо найти кнопку фиксации батареи. При расположении ноутбука так, чтобы петли экрана были направлены вверх, кнопка находится примерно на полпути вверх по корпусу и немного слева.

Следующий шаг — одновременно нажать на кнопку фиксации батареи и выдвинуть саму батарею. Если этого не делать одновременно, батарея не сдвинется.

Чтобы полностью освободить батарею, крепко возьмитесь за неё и резким движением вытяните.

Убедитесь, что устройство выключено и отключено от источников питания. Это устранит риск поражения электрическим током при работе с устройством.

Откройте ноутбук так, чтобы было видно клавиатуру. Наклоните экран максимально назад для удобного доступа, как показано.

Над клавиатурой найдите пластиковую панель с кнопкой питания и другими кнопками управления. Эту панель нужно снять, чтобы получить доступ к клавиатуре.

Для этой операции используйте лопатку. Подденьте компонент лопаткой снизу.

Когда лопатка будет вставлена и отведена достаточно далеко, захватите панель и аккуратно, но решительно, вытяните её сначала с левой стороны.

После отсоединения с левой стороны переходите к правой стороне компонента и снимите его с зажимов, к которым он прикреплён.

После снятия с зажимов деталь полностью удалена и открывает доступ к клавиатуре.

Стали видны два винта J0. С помощью крестовой отвертки J0 отвинтите их. Винты — крестовые J0 длиной 5 мм.

После удаления винтов крепко возьмитесь за верхний край клавиатуры и слегка покачивайте её, одновременно энергично вытягивая. Это освободит защёлки, удерживающие её.

Когда защёлки отпустят, клавиатура будет снята.

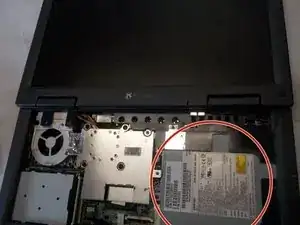

Найдите оптический привод.

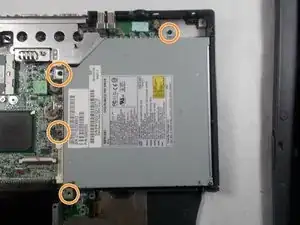

Определите точки крепления оптического привода к внутренней части ноутбука винтами.

Отверните винты, удерживающие оптический привод.

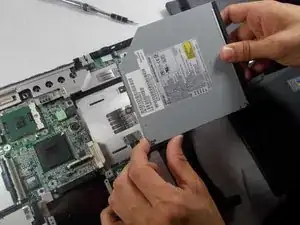

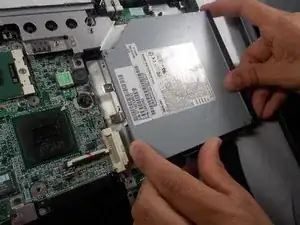

Извлеките оптический привод из внутренней части ноутбука.
