Замена внешнего корпуса Gateway SA1

Переместите защёлку справа от батареи вправо, чтобы разблокировать.

Сдвиньте защёлку слева непосредственно под батареей, чтобы разблокировать, и вытяните батарею, как показано.

Защёлку необходимо удерживать в этом положении для извлечения батареи.

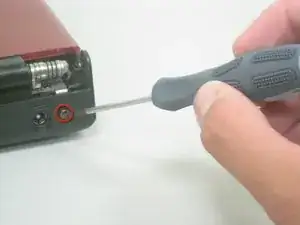

Отверните помеченный винт Philips 5,9 мм.

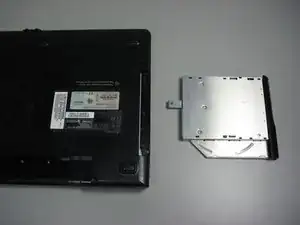

Используйте лопатку, чтобы поддеть дисковод.

Дисковод должен легко отстать и теперь может быть заменён.

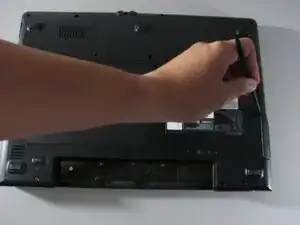

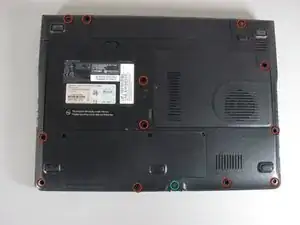

Снимите двенадцать винтов Philips 5,9 мм с задней крышки.

Снимите один винт Philips 8,8 мм с задней крышки.

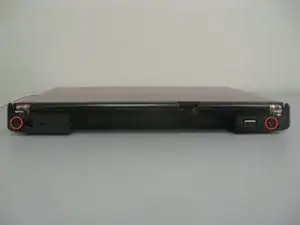

Отверните два винта Philips 5,9 мм, расположенных на стороне, ближайшей к батарее.

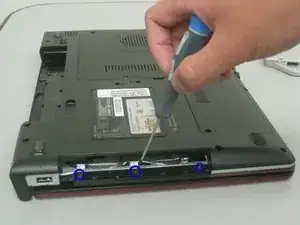

Отверните три винта Philips 3,6 мм, находящиеся в отсеке дисковода.

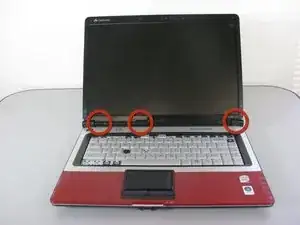

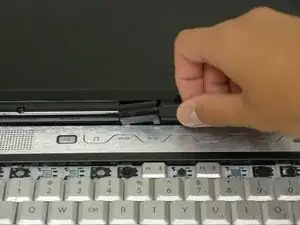

Снимите крышки петель, поддев каждую острой частью лопатки.

Обратите внимание, что средняя крышка имеет другую форму и её сложнее снять.

Под крышкой динамика будет находиться разъём.

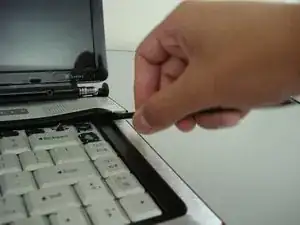

Снимите крышку динамика с помощью лопатки.

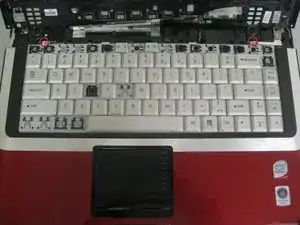

Отверните два винта Philips 3,9 мм и снимите клавиатуру.

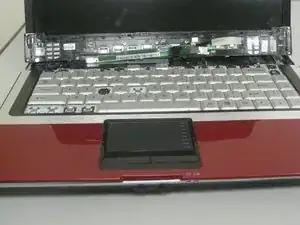

Осторожно приподнимите клавиатуру от ноутбука. Она всё ещё подключена, как показано.

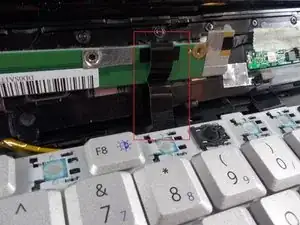

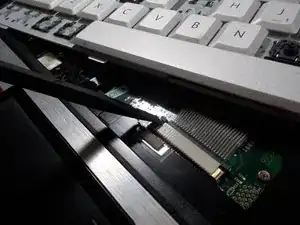

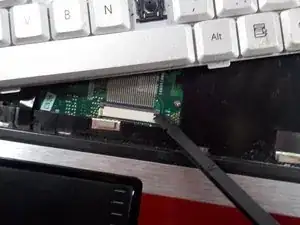

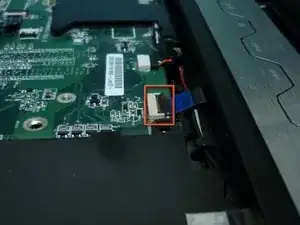

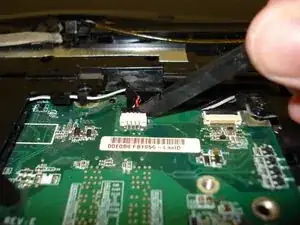

С помощью лопатки отсоедините разъём, отодвинув две защёлки от белого разъёма, затем осторожно вытяните разъём.

Коричневый компонент с защёлками не вынимается вместе с разъёмом.

Поднимите чёрную защёлку и аккуратно выньте разъём.

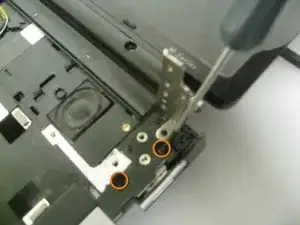

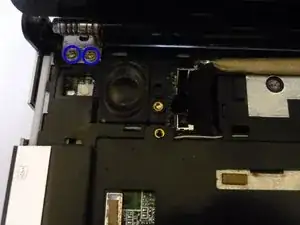

Отверните четыре помеченных винта Philips 5,9 мм.

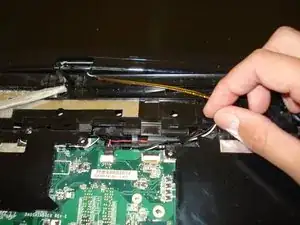

Уберите провода из закреплённого места, как показано.

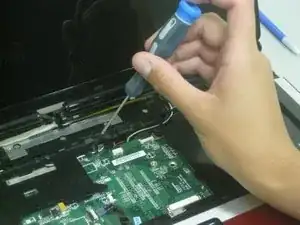

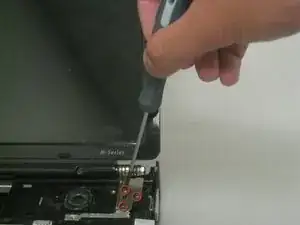

Отверните пять помеченных винтов Philips 3,8 мм.

Три винта находятся на правой стороне экрана.

Два винта находятся на левой стороне экрана.

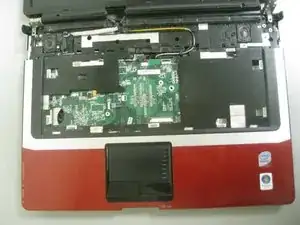

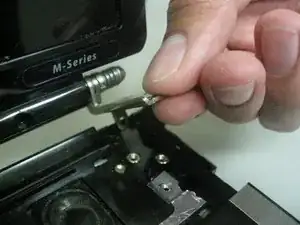

Снимите крепления экрана с основания компьютера.

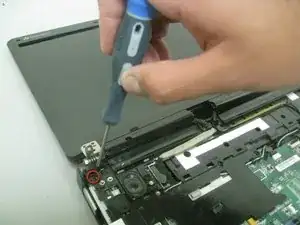

Удалите четыре винта Philips 5,9 мм, как указано:

Слева под петлёй экрана есть один частично скрытый винт, и один — справа от левого динамика, в верхней правой части видеопорта на материнской плате.

На правой стороне находятся два винта в аналогичных положениях.

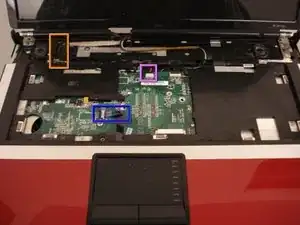

Следующие шаги (18–20) объясняют, как отсоединить три указанных разъёма.

Порядок: синий, фиолетовый, оранжевый.

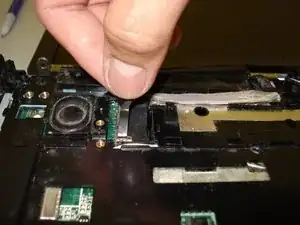

Поднимите белую защёлку вверх и аккуратно выньте разъём.

Используйте лопатку, чтобы снять чёрный фиксатор.

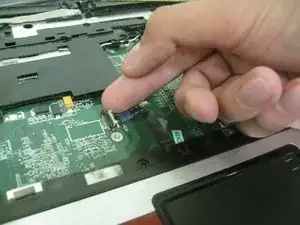

Поднимите и потяните чёрную защёлку вверх, пока она не отсоединится.

Может потребоваться приложить силу.

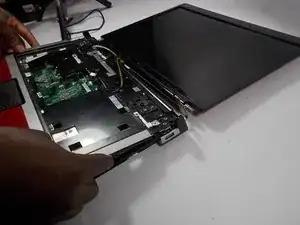

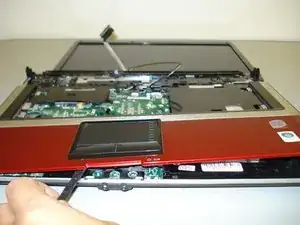

С помощью лопатки снимите корпус, как показано на изображении.

Может потребоваться приложить силу.

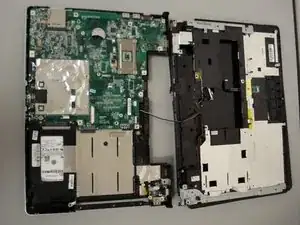

Снимите корпус.
