Замена вентилятора центрального процессора (CPU) Acer Aspire E5-571
Ноутбук перегревается или через несколько минут работы самопроизвольно выключается? Виноват может быть вентилятор процессора. В этом руководстве показано, как его заменить.
Шаг 1
Убедитесь, что ноутбук выключен.
Переверните ноутбук дном вверх. Поверните его так, чтобы аккумулятор был обращён к вам.
Шаг 2
Вставьте заострённый конец лопатки в фиксатор аккумулятора. Сдвиньте фиксатор аккумулятора влево с помощью лопатки. Услышите щелчок при освобождении аккумулятора.
Шаг 3
Потяните аккумулятор на себя, чтобы извлечь его из ноутбука.
Шаг 4
Удалите все восемнадцать винтов 8 мм крестовой отверткой Phillips #0.
Шаг 5
Осторожно отожмите защёлки, удерживающие клавиатуру, перемещая металлическую лопатку вдоль шва.
Будьте внимательны, чтобы не сломать пластиковые защёлки.
Шаг 6
Осторожно откиньте белую петлю вверх. Отсоедините три ленточных кабеля ZIF, подключённых к материнской плате.
Снимите панель с клавиатурой и тачпадом.
Шаг 7

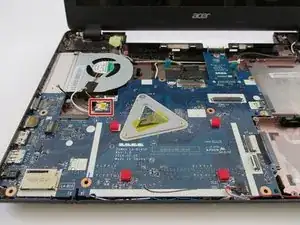

Найдите Wi‑Fi карту на материнской плате.
Шаг 8

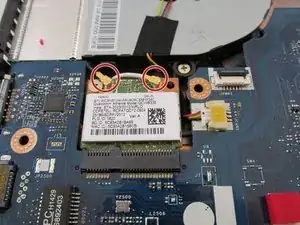

Найдите два указанных антенных кабеля.

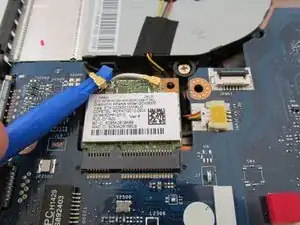

Используя пластиковый инструмент для вскрытия, снимите оба антенных кабеля с Wi‑Fi карты, аккуратно поддев их вверх.
Чёрный слева. Белый справа.
Шаг 9

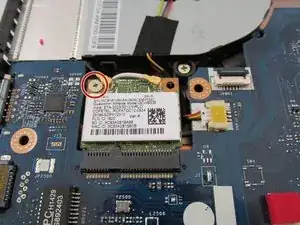

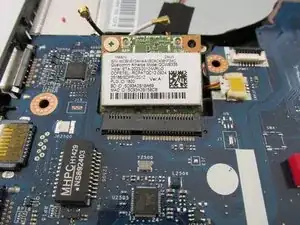

Удалите этот винт 3 мм крестовой отверткой Phillips #0, и Wi‑Fi карта должна откинуться вверх.
Убедитесь, что антенные кабели сняты до удаления винта.

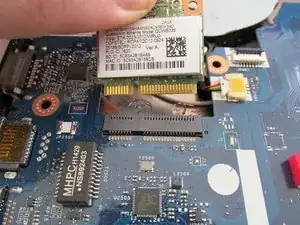

Осторожно поднимите Wi‑Fi карту с материнской платы.
Шаг 10

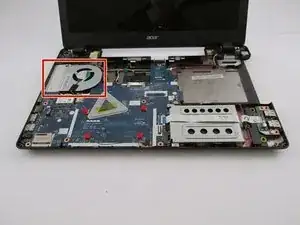

Найдите вентилятор процессора в корпусе прямо над материнской платой.
Шаг 11
Отсоедините кабель питания, аккуратно потянув за него — он легко снимется.
Шаг 12

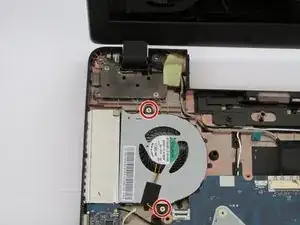

Снимите оба этих винта 6 мм крестовой отверткой Phillips #1, которые удерживают вентилятор в корпусе.
Теперь аккуратно поднимите вентилятор прямо вверх и выньте его из посадочного места в корпусе.
Вентилятор должен легко выйти без усилий.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
