Замена жесткого диска Acer Aspire E5-571

Убедитесь, что ноутбук выключен.

Поверните ноутбук вверх дном. Поверните его так, чтобы батарея была обращена к вам.

Вставьте острый конец лопатки в замок батареи. Сдвиньте замок батареи влево с помощью лопатки. Освобождение батареи сопровождается щелчком.

Вытяните батарею на себя, чтобы извлечь её из ноутбука.

Открутите все восемнадцать винтов длиной 8 мм при помощи крестовой отвертки №0.

Аккуратно разъедините защелки, удерживающие клавиатуру, проводя металлической лопаткой вдоль стыка.

Следите, чтобы не сломать пластиковые защелки.

Осторожно отогните белый зажим. Отсоедините три шлейфа ZIF, подключенных к материнской плате.

Снимите панель с клавиатурой и тачпадом.

Найдите жесткий диск в металлическом корпусе.

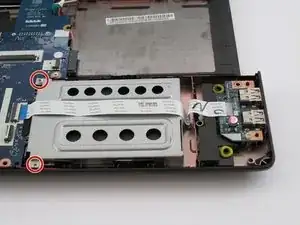

Открутите два винта длиной 4 мм с помощью крестовой отвертки №1.

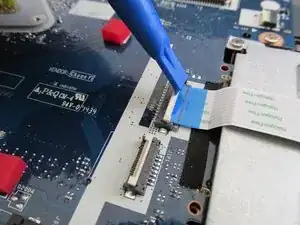

Найдите шлейф ZIF, аккуратно отогните белый зажим вверх и отведите шлейф в правую сторону.

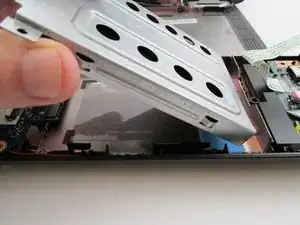

Сдвиньте жесткий диск вправо и аккуратно поднимите его, извлекая из ноутбука.

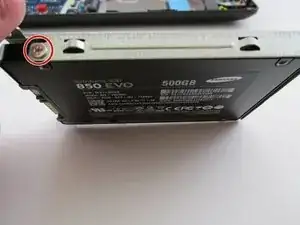

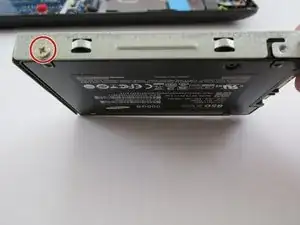

На каждой стороне металлического корпуса жесткого диска находится по одному винту, которые необходимо открутить.

Выдвиньте жесткий диск из металлического корпуса.
