Замена вентилятора Asus Eee PC 1005HA
Данное руководство покажет, как заменить вентилятор в ноутбуке Asus Eee PC 1005HA. В процессе будут оголены хрупкие элементы: ленточный кабель тачпада, светодиоды в верхней части корпуса под клавиатурой, антенна Wi‑Fi и материнская плата. При аккуратной работе эти компоненты не пострадают — их рассчитано перемещать. Работайте медленно, это проще, чем кажется!
Руководство проходит через процесс снятия как вентилятора, так и антенны Wi‑Fi, так что если Вы хотите заменить любую из этих частей — это поможет. Также обеспечивается доступ к жесткому диску и модулю SD‑карты, поэтому инструкция пригодится при замене жесткого диска или проверке работы модуля SD‑карты.
Шаг 1
Положите ноутбук вверх дном.
Найдите две защёлки фиксатора батареи.
Шаг 2
Сдвиньте защёлки наружу, чтобы разблокировать батарею.
Левая защёлка останется в разблокированном положении, правая защёлка должна удерживаться.
Удерживая правую защёлку в открытом положении, вытяните батарею из ноутбука.
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы приподнять четыре металлические защёлки в отсеке батареи на нижней стороне ноутбука.
Не прикладывайте чрезмерного усилия. Защёлки не предназначены для снятия и согнутся при применении силы.
Шаг 4
Переверните ноутбук и откройте дисплей.
Используйте пластиковый инструмент для вскрытия, чтобы приподнять край клавиатуры, ближайший к экрану.
Осторожно приподнимите клавиатуру и сдвиньте её в сторону экрана.
Не снимайте клавиатуру полностью. Это может повредить ленточный кабель, соединяющий нижнюю часть клавиатуры с ноутбуком.
Шаг 5
Используйте лопаточку, чтобы отпустить защёлки на ZIF‑разъёме ленточного кабеля, прикреплённого к нижней стороне клавиатуры.
В зависимости от модели защёлки этого ZIF‑разъёма либо переворачиваются вверх в сторону дисплея, либо выдвигаются в сторону дисплея.
После того как защёлки ZIF‑разъёма отпущены, снимите клавиатуру.
Шаг 6

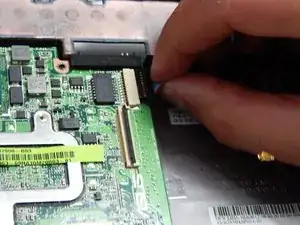

Отсоедините ленточный кабель, соединяющий модуль SD‑карты с материнской платой, подняв чёрные защёлки с помощью пластикового инструмента для вскрытия.
Шаг 7

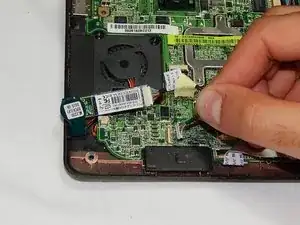

Отсоедините Bluetooth‑провод, расположенный под вентилятором, аккуратно потянув его вверх.
Шаг 8

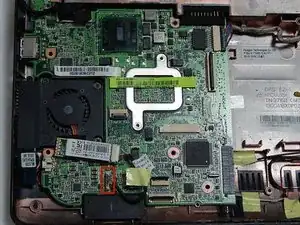

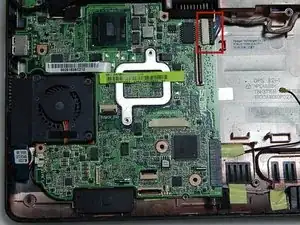

Отсоедините чёрную конструкцию, подключённую к входным кабелям в правом верхнем центре материнской платы, потянув их вправо, отводя от вентилятора.
Шаг 9

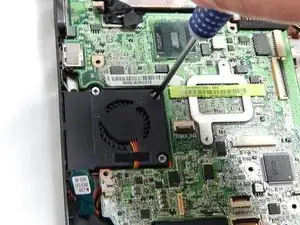

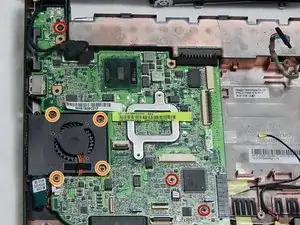

Удалите три винта 5,5 мм, крепящие материнскую плату к пластиковой рамке материнской платы.
Удалите четыре винта 5,5 мм, окружающие вентилятор.
Шаг 10

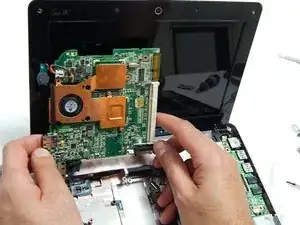

Осторожно приподнимите материнскую плату и удерживайте её так, чтобы была видна нижняя сторона платы.
Шаг 11

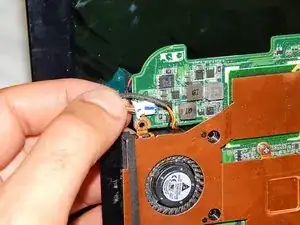

Отсоедините кабель, соединяющий материнскую плату с вентилятором.
Шаг 12

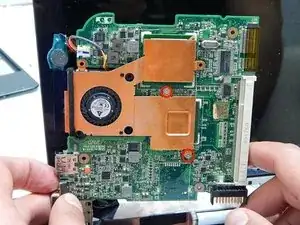

Удалите два винта 5,5 мм, удерживающие вентилятор и латунную рамку к материнской плате.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
