Замена кнопок тачпада Asus Eee PC 1005HA

Положите ноутбук крышкой вниз.

Найдите две защёлки батареи.

Сдвиньте защёлки наружу, чтобы разблокировать батарею.

Левая защёлка останется разблокированной, а правую защёлку нужно удерживать.

Удерживая правую защёлку открытой, выдвиньте батарею из корпуса ноутбука.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять четыре металлические защёлки в отсеке батареи на дне ноутбука.

Не прикладывайте чрезмерного усилия. Защёлки нельзя снять — они деформируются при чрезмерном изгибе.

Переверните ноутбук и откройте экран.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять край клавиатуры, ближайший к экрану.

Осторожно приподнимите клавиатуру и сдвиньте её в сторону экрана.

Не снимайте клавиатуру полностью. Это может повредить ленточный кабель, соединяющий нижнюю сторону клавиатуры с ноутбуком.

Используйте лопатку, чтобы освободить защёлки на ZIF-разъёме ленточного кабеля, подключённого к нижней стороне клавиатуры.

В зависимости от модели защёлки этого ZIF-разъёма либо откидываются вверх в сторону экрана, либо выдвигаются наружу в сторону экрана.

После освобождения защёлок ZIF-разъёма снимите клавиатуру.

Закройте экран и переверните ноутбук.

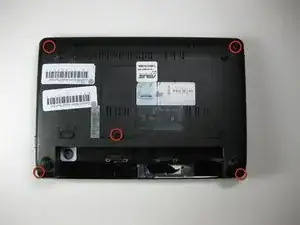

Удалите пять винтов на нижней панели корпуса.

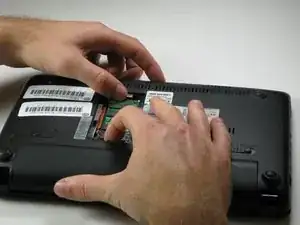

Снимите крышку, закрывающую модуль оперативной памяти.

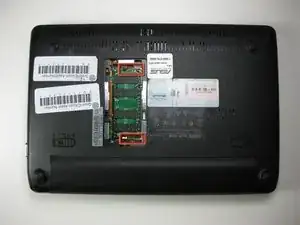

Отведите две фиксирующие скобы оперативной памяти от центра модуля.

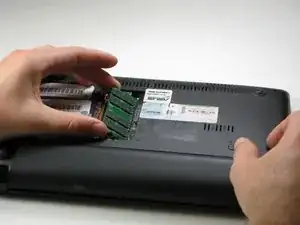

Осторожно извлеките модуль оперативной памяти из разъёма.

На фото батарея всё ещё подключена, но её следует снять перед снятием или установкой оперативной памяти.

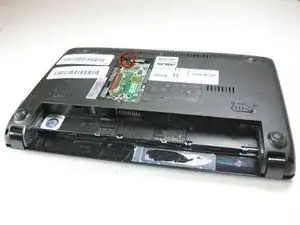

Снимите один винт 6.65 мм рядом с разъёмом оперативной памяти.

Переверните ноутбук обратно и откройте экран.

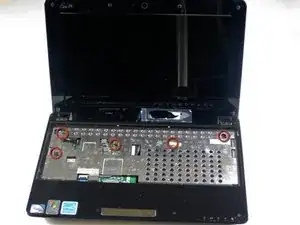

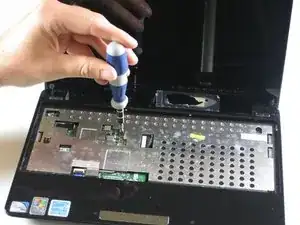

Удалите шесть винтов 5.5 мм с металлической пластины под клавиатурой.

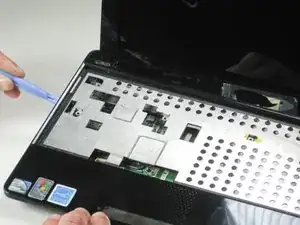

Используя пластиковый инструмент для вскрытия, отсоедините пять пластиковых защёлок, удерживающих верхнюю панель корпуса.

В верхнем крае нижней части корпуса, рядом с правым нижним углом ноутбука, находятся два маленьких светодиода. Будьте осторожны, чтобы не повредить их при отщелкивании пластиковых клипс.

Осторожно приподнимите верхнюю панель и отогните её к передней части ноутбука.

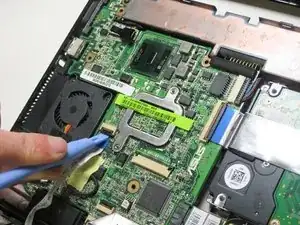

Откиньте фиксирующую планку на ZIF-разъёме ленточного кабеля тачпада.

Выньте ленточный кабель тачпада из его разъёма.

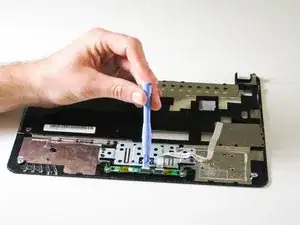

Откиньте фиксирующую планку на ZIF-разъёме ленточного кабеля кнопок.

Выньте ленточный кабель кнопок из его разъёма.

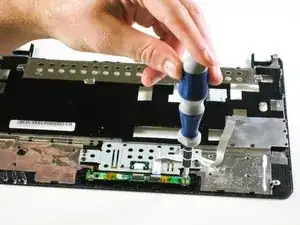

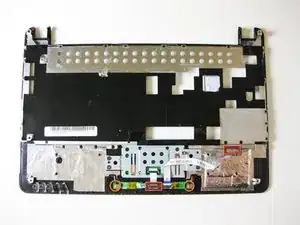

Удалите два винта 3.6 мм из узла кнопок.

Снимите кнопки тачпада.
