Замена жёсткого диска Asus Eee PC 1005PEB

Начните с того, что расположите ноутбук вверх дном на ровной поверхности.

Найдите два зажима на задней части ноутбука.

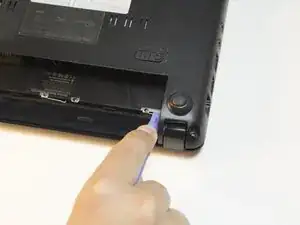

Указательным пальцем сдвиньте зажим, обозначенный «1», с положения «заблокировано» в положение «разблокировано».

Этот зажим удерживается сам по себе, поэтому после перевода в положение «разблокировано» можно убрать палец.

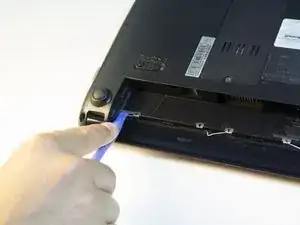

Указательным пальцем нажмите и удерживайте штырь, обозначенный «2», с положения «заблокировано» в положение «разблокировано».

Удерживая этот штырь в положении «разблокировано», другой рукой горизонтально вытяните батарею от корпуса ноутбука.

Когда штыри на батарее, направленные к ноутбуку, отведены от корпуса, вы можете отпустить зажим «2».

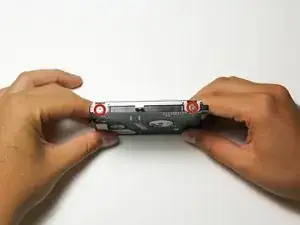

Двумя руками потяните батарею горизонтально от корпуса ноутбука.

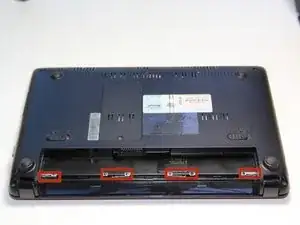

Разверните ноутбук так, чтобы четыре серебристых «защёлки» вдоль середины батарейного отсека были перед вами.

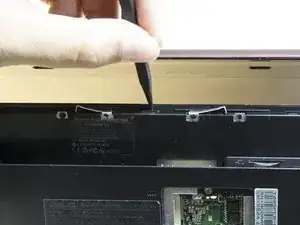

Широким инструментом для поддевания отщёлкните каждую защёлку, потянув её на себя.

Повторите для всех четырёх защёлок.

Поверните ноутбук в рабочее положение и откройте крышку.

Вставьте плоский конец лопатки в небольшой зазор между верхней частью клавиатуры и пластиком корпуса.

Используя лопатки как упор, приподнимите клавиатуру от корпуса ноутбука.

Проведите лопаткой по шву, пока весь верхний край не освободится. В процессе должны также приподняться боковые части клавиатуры.

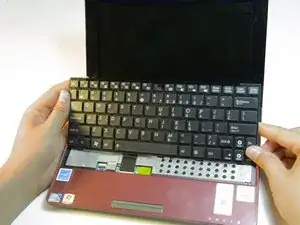

Клавиатура теперь должна отойти от основания ноутбука.

Не поднимайте клавиатуру слишком быстро или сильно, так как к ней всё ещё подключён ленточный кабель, и его можно повредить.

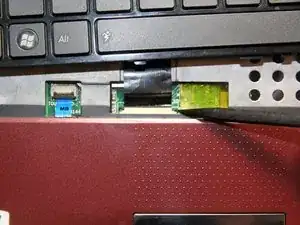

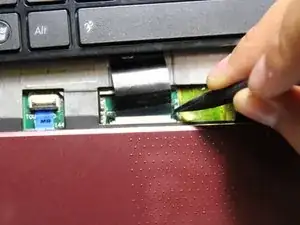

Остроконечным концом лопатки отключите ленточный кабель, идущий от нижней части клавиатуры к плате, нажав на соединение кабеля.

После отключения ленточного кабеля клавиатуру можно полностью снять, подняв её от ноутбука.

Переверните ноутбук вверх дном.

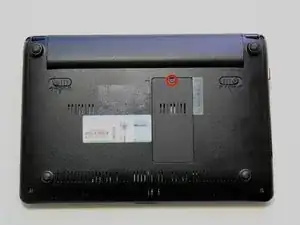

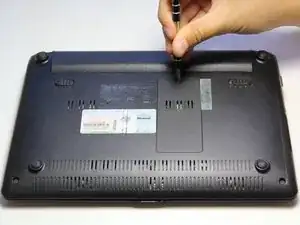

Найдите и отвинтите винт Phillips #1 длиной 6,65 мм на крышке модуля оперативной памяти.

Винт не отрывается полностью от крышки модуля оперативной памяти.

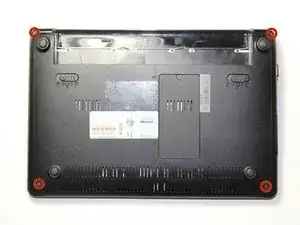

Снимите четыре винта 6 мм отвёрткой Phillips #1.

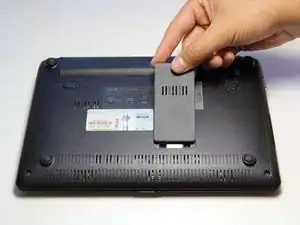

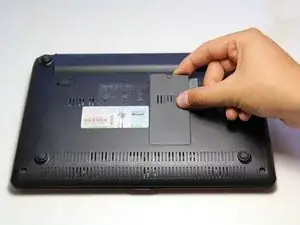

Осторожно снимите крышку, поддев её пальцами.

Не тяните крышку слишком сильно, это может повредить пластиковые штифты, удерживающие крышку.

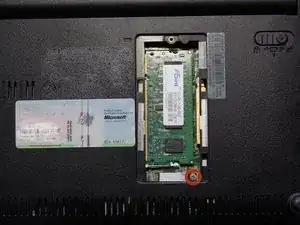

Найдите и снимите серебристый винт Phillips #1 длиной 6,65 мм в нижнем правом углу отверстия.

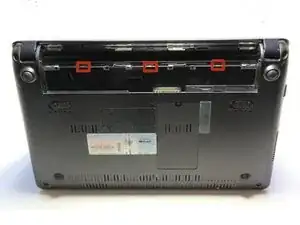

Определите три чёрных фиксатора в области, где находилась батарея.

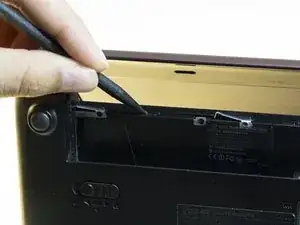

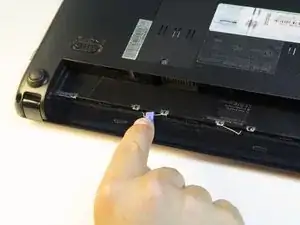

Освободите три чёрных фиксатора в области батареи, нажав на них острым концом лопатки.

Следующий шаг аннулирует гарантию.

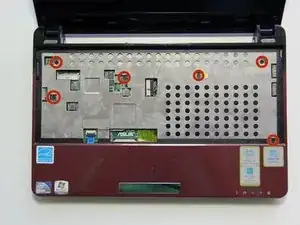

Удалите шесть винтов Phillips #1 длиной 5,5 мм.

Найдите ленточный кабель.

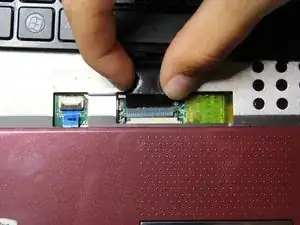

Плоским концом лопатки поднимите чёрный зажим, удерживающий кабель, и оттяните кабель от зажима.

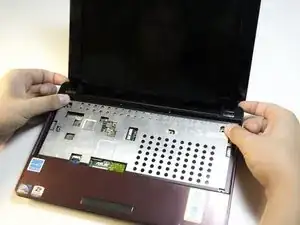

Подденьте пластиковую рамку в верхних углах пальцами.

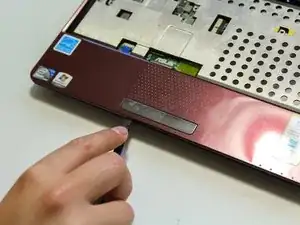

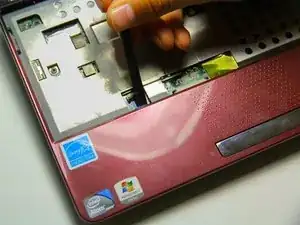

Используйте лопатку и проведите её между нижним корпусом и пластиковой рамкой, чтобы освободить её.

Удалите винт Phillips #1 длиной 4,6 мм.

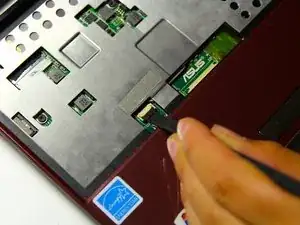

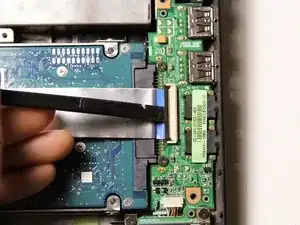

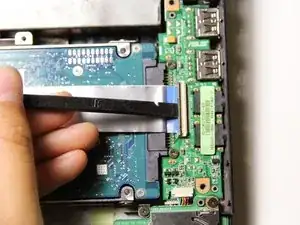

Широким концом лопатки приподнимите чёрный разъём, удерживающий ленточный кабель.

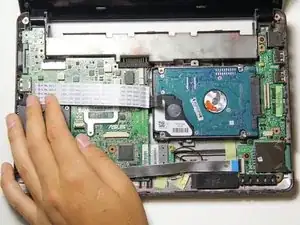

Вытяните ленточный кабель, который проходит над верхней частью жёсткого диска.

Согните ленточный кабель влево от жёсткого диска.

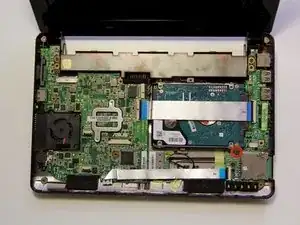

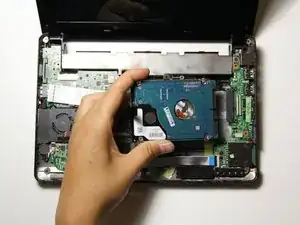

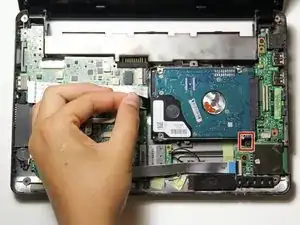

Удалите защитный винт в углу. Затем слегка приподнимите жёсткий диск, воспользовавшись чёрной шлёвкой, прикреплённой к левой стороне диска.

Потяните шлёвку влево, чтобы вынуть диск.

Не поднимайте жёсткий диск слишком высоко — это может повредить контакты диска.

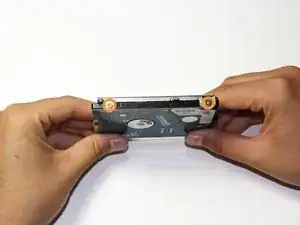

Снимите два винта 3,6 мм с боковой стороны корпуса жёсткого диска.

Переверните и повторите описанное выше.

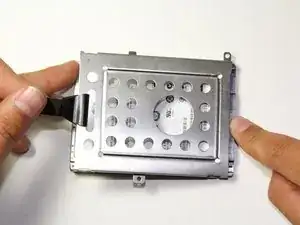

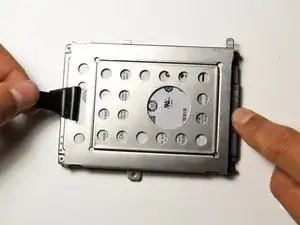

Воспользовавшись шлёвкой на корпусе жёсткого диска, потяните корпус вверх и отведите в сторону, чтобы снять его.

Для снятия корпуса может потребоваться некоторое усилие.
