Замена беспроводной сетевой карты Asus Eee PC 1000HE

Положите ноутбук дном вверх.

Найдите два ползунка блокировки батареи.

Сдвиньте ползунки наружу, чтобы разблокировать аккумулятор.

Правый ползунок останется в разблокированном положении, в то время как левый ползунок нужно удерживать.

Удерживая левый ползунок наружу, сдвиньте аккумулятор от себя, чтобы извлечь его.

Клавиатура по-прежнему будет соединена с корпусом нетбука по окончании этого шага через ленточный кабель, расположенный по нижнему краю клавиатуры. Неправильное снятие может привести к повреждению устройства.

Определите четыре точки крепления, удерживающие верхнюю часть клавиатуры к основному корпусу нетбука. Чтобы снять клавиатуру, используйте лопатку, чтобы отжать клавиатуру вверх в этих точках.

По мере использования лопатки в каждой точке крепления клавиатура будет становиться всё более отсоединённой.

Переверните клавиатуру, потянув её верхний край от корпуса нетбука, используя нижний край в качестве шарнира.

Найдите непрозрачную полоску, или ленточный кабель, соединяющую заднюю часть клавиатуры с аппаратной частью нетбука.

Чтобы отсоединить ленточный кабель, используйте пластиковый инструмент для открывания, чтобы оттянуть каждую сторону чёрной пластиковой планки, расположенной под ленточным кабелем, от самого ленточного кабеля.

Чёрная планка полностью отсоединится от ленточного кабеля. После этого клавиатура будет отделена от корпуса нетбука и её можно будет безопасно снять.

Используя крестовую отвёртку Ph00 (+), отвинтите два винта 4 мм, удерживающих заднюю панель на месте.

Используйте лопатку, чтобы аккуратно поддеть заднюю панель и снять её.

Используйте PH00 (+) и отвёртку, чтобы удалить винт 4 мм, фиксирующий крышку жёсткого диска.

Крышка жёсткого диска — это серебристая пластина над жёстким диском.

Сдвиньте жёсткий диск слева направо, чтобы отсоединить его.

После отсоединения жёсткого диска поднимите чёрную петлю и извлеките его из нетбука.

Не продолжайте следующие 3 шага, если вы не планируете заменять жёсткий диск. В противном случае перейдите к следующему разделу.

Не продолжайте этот шаг и следующие два шага, если цель — не замена жёсткого диска. Для всех остальных руководств достаточно просто извлечь жёсткий диск из ПК (показано в предыдущих шагах).

Чтобы снять металлический корпус жёсткого диска, используйте биту T6 (звёздочка), чтобы выкрутить шесть винтов 4 мм, отмеченных красными кружками на изображении.

Далее снимите по два винта 4 мм с каждой стороны корпуса жёсткого диска, показанные синими кружками. Используйте крестовую биту PH00 (+), применявшуюся на предыдущем шаге, чтобы удалить эти винты 4 мм.

Всего должно быть 4 винта, по 2 с каждой стороны.

Извлеките жёсткий диск из металлического корпуса, поднимая его вверх.

Ориентируйте нетбук так, чтобы задняя панель была сверху.

Найдите восемь винтов 7 мм по краям задних панелей.

Удалите эти винты 7 мм, используя крестовую отвёртку PH00 (+).

Ориентируйте нетбук так, чтобы отсек для батареи был ближе всего к вам.

Найдите три винта 7 мм на задней панели, под местом, где ранее располагалась батарея.

Удалите эти три винта 7 мм с помощью PH00 (+) и отвёртки.

Ориентируйте нетбук так, чтобы передняя панель была открыта, а клавиатура и экран были обращены к вам (в том положении, в котором вы обычно используете нетбук).

На этом шаге предупреждающая наклейка закрывает один винт 7 мм. При её снятии гарантия на нетбук будет аннулирована.

Так как клавиатура уже снята, найдите шесть винтов 7 мм на серебристой пластине в отсеке клавиатуры.

Удалите шесть винтов 7 мм с помощью крестовой отвёртки PH00 (+).

Если вы решите снять наклейку и аннулировать гарантию, найдите жёлтую наклейку и удалите её, чтобы получить доступ к седьмому винту 7 мм.

Удалите седьмой винт 7 мм с помощью PH00 (+) и отвёртки.

Найдите шнур, подключённый к материнской плате в верхнем левом углу, и ленточный кабель, подключённый к материнской плате в нижней середине серебристого корпуса клавиатуры.

Снимите шнур, находящийся в верхнем левом углу корпуса клавиатуры, с точки подключения с помощью пластикового монтажного лопатки. Разместите пластиковую монтажную лопатку на одном конце белой пластиковой детали. Потяните за край этой детали, чтобы извлечь её из корпуса разъёма.

Отсоедините ленту от корпуса разъёма, поддев оба конца кремовой пластиковой детали от ленты.

После удаления пластиковой детали лента отскочит, но она всё ещё будет прикреплена к серебристой пластине.

После отсоединения ленточных кабелей можно снять переднюю панель клавиатуры. Серебристый корпус клавиатуры и чёрная деталь соединены и составляют переднюю панель.

Найдите один из задних углов нетбука в месте соединения экрана с корпусом нетбука.

Вставьте пластиковую монтажную лопатку между двумя чёрными слоями нетбука. Видна линия, разделяющая нижнюю и верхнюю чёрные части.

Проведите пластиковой монтажной лопаткой вдоль боковой стороны нетбука, одновременно поднимая её вверх и удерживая между двумя чёрными частями. Это ослабит соединение.

Когда обе части достаточно разомкнутся, можно поместить пальцы между ними и снять верхнюю часть. Две внутренние чёрные детали шарнира, между экраном и корпусом нетбука, прикреплены к передней панели, которую вы снимаете.

Найдите вентилятор на левой стороне материнской платы.

Найдите наклейку рядом с вентилятором, расположенную поверх проводов подключения вентилятора.

Отогните наклейку.

Найдите шнур, подключённый к материнской плате, который находится под наклейкой, отогнутой на предыдущем шаге.

Используйте пластиковую монтажную лопатку, чтобы вынуть провода из кремового корпуса.

Найдите шнур, подключённый к материнской плате в нижнем левом углу.

Снимите этот шнур с помощью пластиковой монтажной лопатки, поддев белую пластиковую деталь и вытащив её из кремового корпуса.

Чтобы извлечь материнскую плату из корпуса нетбука, её нужно отсоединить от нижней чёрной части нетбука.

Найдите шарниры в верхней части нетбука по обеим сторонам. Эти детали соединяют экран с корпусом нетбука.

Найдите три винта длиной 7 мм справа от левого шарнира в вертикальном ряду.

Удалите эти винты 7 мм с помощью отвертки PH00 (+) Philips.

Найдите четыре винта длиной 7 мм слева от правого шарнира.

Удалите эти винты 7 мм с помощью отвертки PH00 (+) Philips.

Для этого шага расположите нетбук экраном вниз и положите его на ровную поверхность задней частью вверх. Отсек батареи должен быть направлен к вам.

Найдите два винта длиной 7 мм в отверстиях по обе стороны от отсека батареи.

Следующий шаг сложен и требует использования обеих рук или помощи другого человека.

Открыв экран, найдите золотой корпус для винта 3 мм с внутренней стороны каждого шарнира. Они находятся рядом с винтами 7 мм, которые вы удалили на предыдущем шаге.

На следующем шаге вам нужно будет снять винт 7 мм с боковой стороны отсека батареи, удерживая золотой корпус для винта 3 мм на месте.

Поставьте нетбук на бок. Сторона, лежащая на поверхности, не должна быть той стороной, где расположен винт 7 мм, который вы собираетесь снять.

Удерживайте золотой корпус для винта 3 мм с помощью чёрных пинцетов. Одновременно удалите винт 7 мм на боковой стороне отсека батареи, используя отвертку PH00 (+) Philips.

Экран всё ещё будет подключён к материнской плате, поэтому не пытайтесь разъединять их.

Разместите ПК так, чтобы экран и материнская плата были обращены к вам.

Отклейте ленту, удерживающую провода экрана.

Отсоедините белые пластиковые разъёмы проводов с помощью пластиковой монтажной лопатки.

Чтобы отсоединить разъём экрана в верхнем левом углу материнской платы, необходимо отогнуть ленту, удерживающую провода вентилятора.

Используйте пластиковую монтажную лопатку, чтобы отсоединить кабель от материнской платы.

С помощью пластиковой монтажной лопатки или вручную аккуратно приподнимите левую сторону материнской платы от нижнего пластикового корпуса.

Поднимите и осторожно вытяните материнскую плату влево. Слоты на правой стороне материнской платы (для USB и других разъёмов) выйдут из пластикового корпуса при перемещении платы влево.

Предупреждение: при снятии материнской платы следите, чтобы не отломать пластиковый разъём жёсткого диска.

Материнская плата всё ещё будет подключена к экрану чёрными и белыми проводами в верхнем левом углу. Чтобы полностью отделить её, удалите модуль беспроводной сети с материнской платы.

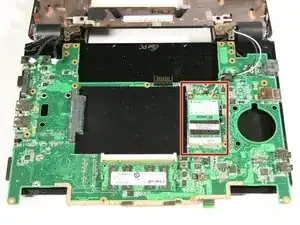

Определите модуль беспроводной сети.

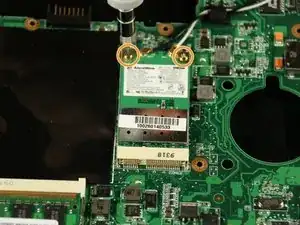

Используйте отвёртку PH00 с крестообразным наконечником (+), чтобы выкрутить два винта длиной 4 мм.

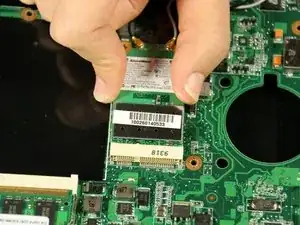

Осторожно поднимите и извлеките модуль беспроводной сети из его разъёма на материнской плате вручную.

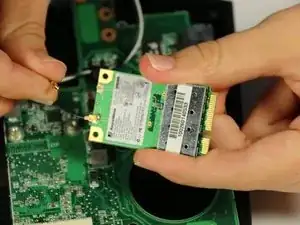

Определите два разъёма между экраном и модулем беспроводной сети. Один подключён к чёрному проводу, другой — к белому проводу.

Отогните разъёмы от модуля беспроводной сети.

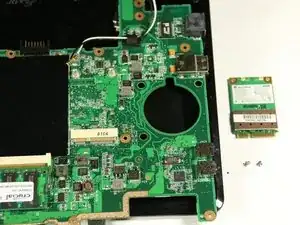

Модуль беспроводной сети теперь полностью отсоединён от нетбука.

Обратите внимание: в этом шаге материнская плата также полностью отсоединена от нетбука.
