Замена материнской платы Lenovo ThinkPad Yoga 11e Gen 6
Если у Lenovo ThinkPad Yoga 11e Gen 6 наблюдаются проблемы с производительностью (например, время отклика процессора, время запуска приложений, отзывчивость системы и т. п.), возможно, потребуется новая материнская плата. Следуйте этому руководству, чтобы безопасно заменить материнскую плату в Lenovo ThinkPad Yoga 11e Gen 6.
Шаг 1
Ношение антистатического браслета предотвратит повреждение компонентов ноутбука при статическом разряде.
Отключите ноутбук от питания и убедитесь, что он полностью выключен.
Переверните ноутбук крышкой вниз.
Ослабьте восемь фиксированных винтов с помощью отвертки JIS #0.
Винты прикреплены к панели и не подлежат извлечению.

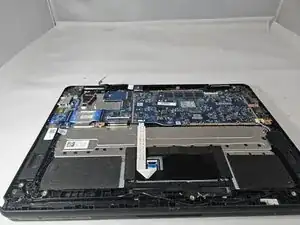

Используйте лопатку, чтобы освободить защёлки, удерживающие заднюю крышку, и аккуратно снимите панель.
Шаг 2
Снимите три винта 4,5 мм, крепящие батарею, используя отвертку JIS #0.
Поднимите батарею, затем с помощью ногтя сдвиньте разъём из гнезда.
Удалите батарею.
Шаг 3

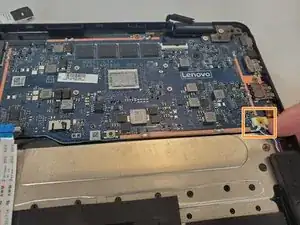

Нажмите поочерёдно с обеих сторон коннектора JST и тяните прямо от гнезда, чтобы отсоединить батарейку CMOS.
Шаг 4

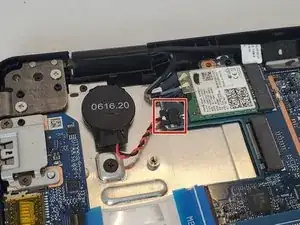

Поднимите два провода и пластиковую деталь от платы Wi‑Fi.

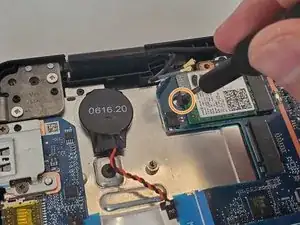

Снимите один винт 3 мм, удерживающий плату Wi‑Fi, с помощью крестовой отвертки #0.

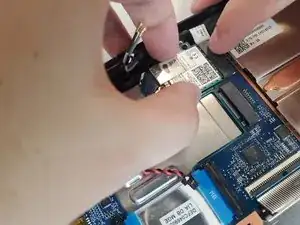

Держась за боковые стороны платы Wi‑Fi, выдвиньте её из разъёма.
Шаг 5

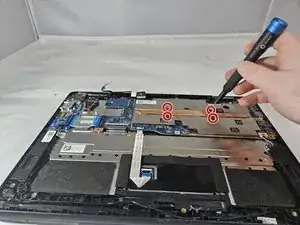

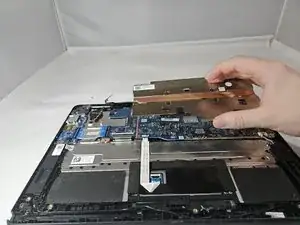

Ослабьте четыре фиксированных винта на металлической панели с медной полосой с помощью крестовой отвертки #0.
Осторожно поднимите металлическую панель. Винты прикреплены к панели и не выпадут.
Шаг 6

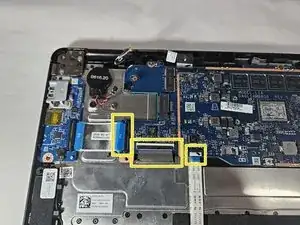

Сожмите один из разъёмов кабеля дисплея и аккуратно вытяните его из гнезда. Повторите для второго разъёма кабеля дисплея.
Сожмите скользящий разъём и выдвиньте его.
Удалите 3 защёлки шлейфовых разъёмов, вытащив их.
Шаг 7

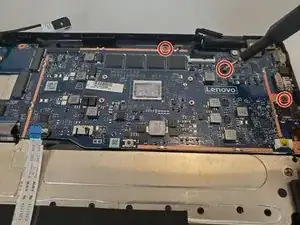

Снимите три винта 4,5 мм с помощью крестовой отвертки #0.
Шаг 8

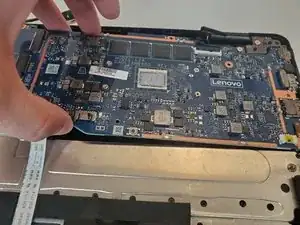

Аккуратно поднимите и извлеките материнскую плату из корпуса ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
