Замена петель Lenovo ThinkPad Yoga 11e Gen 6
Петли позволяют Lenovo ThinkPad Yoga 11e Gen 6 складываться на 360 градусов, превращаясь из ноутбука в планшет. Если ноутбук не складывается или не закрывается правильно, возможно, потребуется заменить петли. В этом руководстве показан процесс замены петель.
Шаг 1
Ношение антистатического браслета предотвратит повреждение компонентов ноутбука статическим разрядом.
Отключите ноутбук от питания и убедитесь, что он полностью выключен.
Поверните ноутбук лицевой стороной вниз.
Ослабьте восемь закрученных винтов с помощью отвертки JIS #0.
Винты прикреплены к панели и не подлежат удалению.
Аккуратно снимите панель.
Шаг 2
Аккуратно отключите два скользящих разъёма в левом и правом углах.
Отключите скользящий разъём на плате Wi‑Fi.
Ослабьте четыре винта 9,7 мм на петлях в верхних левом и правом углах с помощью отвертки Phillips #0.
Осторожно приподнимите ближайшую часть ноутбука от стороны экрана.
Шаг 3
Пинцетом аккуратно подденьте и снимите крышки на ленте ЖК‑экрана.
Удалите два винта 3,3 мм, которые находились под крышками на ленте ЖК‑экрана, с помощью отвертки Phillips #0.
Осторожно поднимите и снимите ленту ЖК‑экрана.
Шаг 4
Удалите два винта 3,3 мм из серебристых панелей с помощью отвертки Phillips #0.
Удалите два винта 3,3 мм из панели ЖК‑экрана с помощью отвертки Phillips #0.
Осторожно приподнимите экран в Вашу сторону. Вы можете использовать лопатку для помощи при подъёме экрана. Со стороны экрана будет ещё один разъём.
Осторожно снимите ленточные разъёмы, аккуратно потянув их пальцами.
Шаг 5

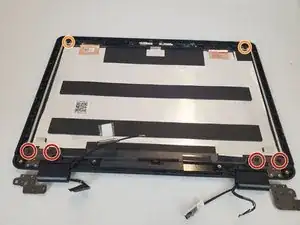

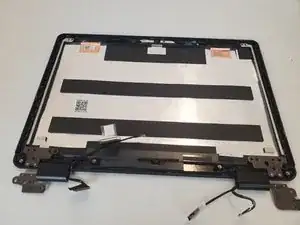

Удалите четыре винта 3 мм, которые находятся ближе всего к Вам, с помощью отвертки Phillips #0.
Удалите два винта 4 мм, которые находятся дальше от Вас, с помощью отвертки Phillips #0.
Шаг 6

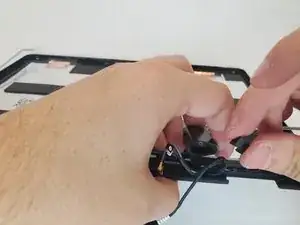

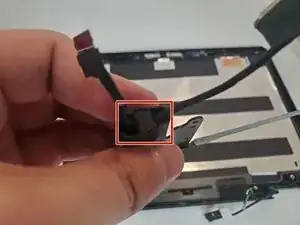

Возьмите стопор и вытяните его из правой петли.
Снимите провод с петли.
Шаг 7

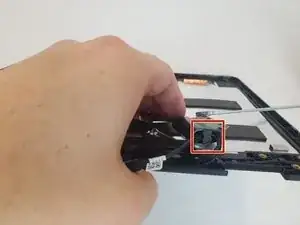

Возьмите стопор и вытяните его из левой петли.
Снимите провод с петли.

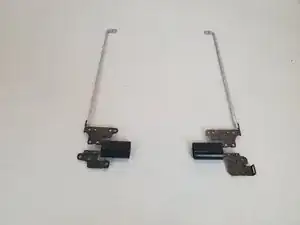

Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
