Замена тачпада Asus Q504UA-BHI5T13
Этот ремонт потребуется, если ноутбук перестал реагировать на сенсорное управление, отсутствуют клики или одна из кнопок мыши не работает. При отсоединении проводов, соединяющих тачпад с материнской платой, используйте пластиковый инструмент для разъёма, чтобы избежать повреждений.
Шаг 1

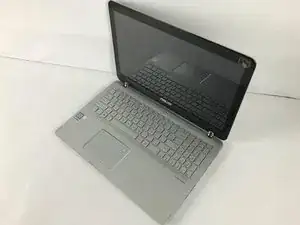

Убедитесь, что ноутбук выключен, чтобы не получить удар током.
Шаг 2

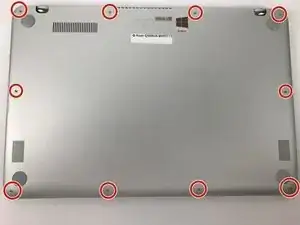

Используйте отвертку Torx T5, чтобы выкрутить десять винтов 1 мм, расположенных по периметру задней крышки.
Шаг 3

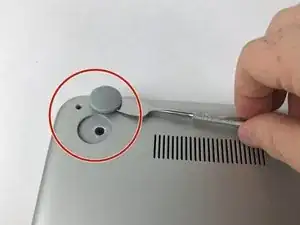

Снимите две резиновые накладки, ближайшие к вам, с помощью металлической лопатки.
Шаг 4

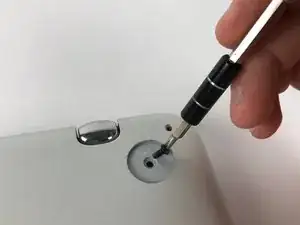

Используйте крестовую отвертку Phillips #0, чтобы выкрутить два винта 4 мм, которые находятся под резиновыми накладками.
Шаг 5
Вставьте любой из пластиковых инструментов для открытия в зазор, чтобы отделить заднюю крышку (рекомендуется начать с угла у петель). Если всё сделано правильно, крышка должна отщёлкнуть.
Будьте осторожны, чтобы не повредить защёлки.
Шаг 6

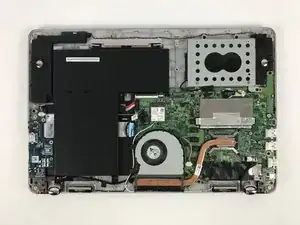

После снятия задней крышки переверните ноутбук так, чтобы петли были обращены к вам.
Шаг 7

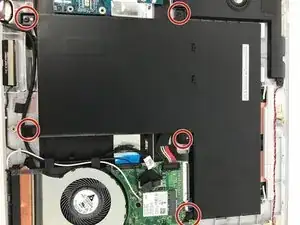

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов 4 мм вокруг батареи.
Шаг 8
Используйте маленький пластиковый инструмент для разъёма, чтобы отсоединить ZIF-разъём со стороны правой стороны батареи.
Шаг 9

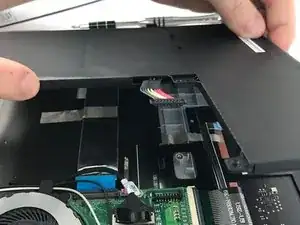

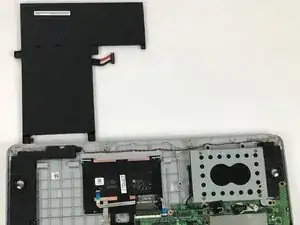

Извлеките батарею из устройства.
Шаг 10

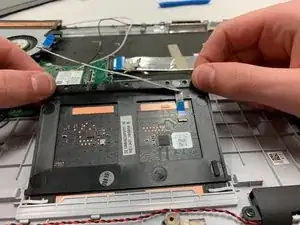

Отведите в сторону крупную ленту передачи данных возле тачпада руками.

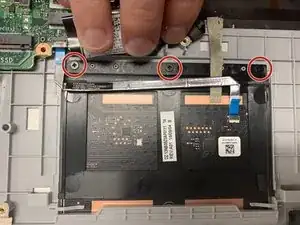

Используйте крестовую отвертку Phillips #0, чтобы выкрутить три винта 3,0 мм, соединяющие тачпад с корпусом.
Шаг 11

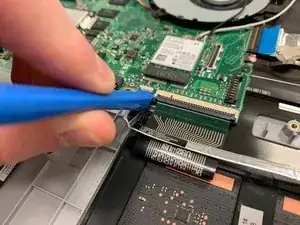

Используйте маленький пластиковый инструмент для разъёма, чтобы отсоединить ZIF-разъём с левой стороны тачпада.
Шаг 12

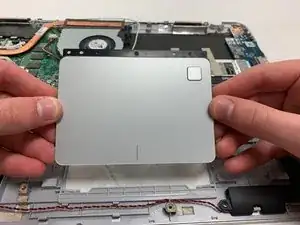

Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
