Замена сборки дисплея Asus Q504UA-BHI5T13
Дисплей устройства Asus Q504UA-BHI5T13 можно заменить, если ноутбук больше не отображает четкое изображение. Ремонт выполняется путем снятия сборки дисплея. Этот гид показывает инструкции по удалению задней панели, петель и двух разъемов, удерживающих сборку дисплея.
Шаг 1
Убедитесь, что ноутбук выключен, чтобы избежать удара током.
Шаг 2
Используйте отвертку Torx T5, чтобы удалить десять винтов размером 1 мм, расположенных вокруг задней крышки.
Шаг 3
Удалите две резиновые накладки, находящиеся ближе к вам, с помощью металлической лопатки.
Шаг 4
Используйте отвертку Phillips #0, чтобы удалить два винта размером 4 мм, находящиеся под резиновыми накладками.
Шаг 5
Вставьте любой пластиковый инструмент для открытия в шов, чтобы отделить заднюю крышку (рекомендуется начинать с угла петель). Если вы всё сделали правильно, крышка должна отскочить.
Будьте осторожны, так как вы можете повредить защелки.
Шаг 6

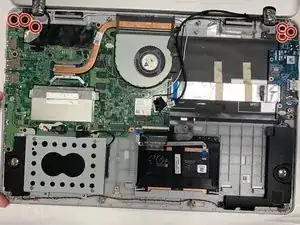

Используйте отвертку Phillips #0, чтобы удалить шесть винтов размером 5,00 мм, соединенных с петлями сборки дисплея.
Шаг 7

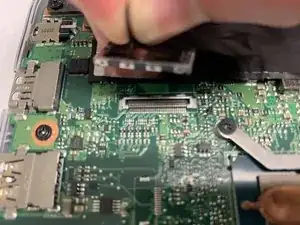

Удалите два разъема вручную, как показано на изображениях.
Шаг 8

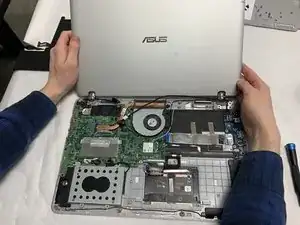

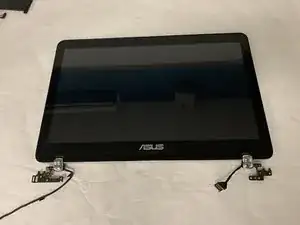

Держите сборку дисплея двумя руками и потяните вверх, чтобы удалить.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
