Замена материнской платы Asus Q504UA-BHI5T13

Убедитесь, что ноутбук выключен, чтобы не получить электрический удар.

Используйте отвертку Torx T5, чтобы снять десять винтов 1 мм, расположенных по периметру задней крышки.

Снимите две резиновые прокладки, ближайшие к Вам, с помощью металлической лопатки.

Используйте отвертку Phillips #0, чтобы снять два винта 4 мм, находящиеся под резиновыми прокладками.

Вставьте любой из пластиковых инструментов для открытия в шов, чтобы отделить заднюю крышку (рекомендуется начать с угла петель). Если всё сделано правильно, крышка должна отщелкнуть.

Будьте осторожны — можно повредить защёлки.

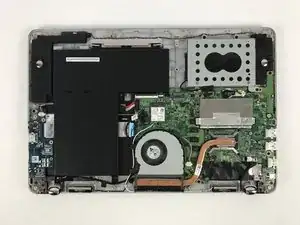

После снятия задней крышки разместите ноутбук вверх дном так, чтобы петли были обращены к Вам.

Используйте отвертку Phillips #0, чтобы снять пять винтов 4 мм вокруг аккумулятора.

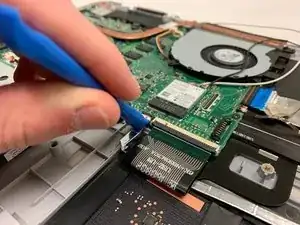

Используйте небольшой пластиковый инструмент для открытия, чтобы отсоединить ZIF-коннектор справа от аккумулятора.

Извлеките аккумулятор из устройства.

После снятия задней крышки разместите ноутбук вверх дном так, чтобы петли были ближе всего к Вам.

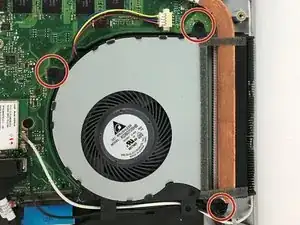

Используя отвертку Phillips #0, снимите три чёрных винта 4 мм, расположенных вокруг вентилятора радиатора.

Той же отверткой снимите четыре чёрных винта 4 мм вокруг медной пластины.

Сначала снимите винт в красном круге.

Затем снимите винт в оранжевом круге.

Далее снимите винт в жёлтом круге.

Наконец, снимите винт в зелёном круге.

В этом шаге полезно снимать винты в указанном порядке, чтобы избежать повреждения радиатора.

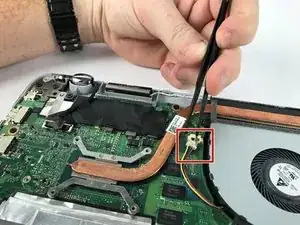

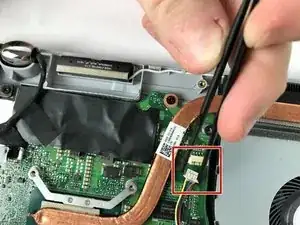

Используйте пинцет, чтобы вытащить и отключить кабель, расположенный справа от вентилятора радиатора.

Будьте осторожны при снятии кабеля. Повреждение кабеля остановит работу компонента.

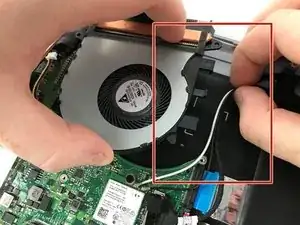

Аккуратно распутайте кабели (два чёрных и один белый) слева от вентилятора радиатора.

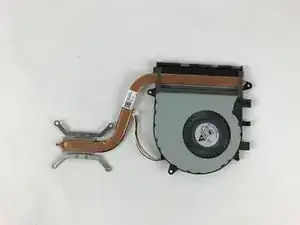

Снимите радиатор с устройства.

После снятия задней крышки разместите ноутбук вверх дном так, чтобы петли были обращены к Вам.

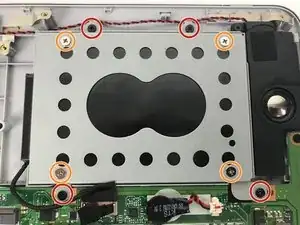

Используйте отвертку Phillips #0, чтобы снять восемь винтов 4 мм вокруг кожуха жёсткого диска (расположен рядом с правым динамиком).

Начните с четырёх внешних чёрных винтов, чтобы кожух можно было отсоединить от корпуса ноутбука.

Следующей последовательностью снимите четыре серебристых винта.

Снимите крышку.

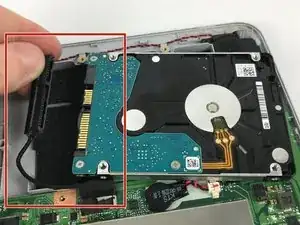

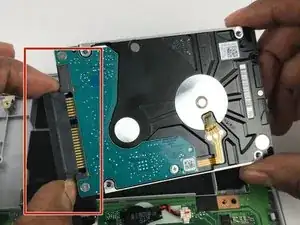

Поднимите жёсткий диск и отключите слайдинговый разъём жёсткого диска.

Будьте осторожны при снятии разъёма с жёсткого диска — повреждение этого кабеля может вывести жёсткий диск из строя.

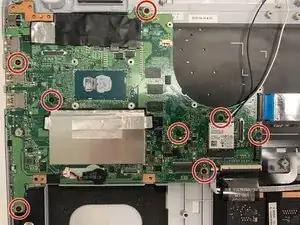

Используйте отвертку Phillips #0, чтобы удалить оставшиеся восемь винтов 4.0 мм.

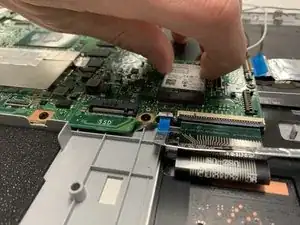

Снимите карту Wi‑Fi вручную, как показано.

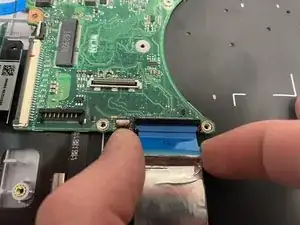

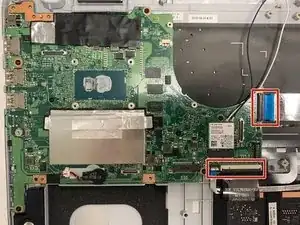

Используйте небольшой пластиковый инструмент для открытия, чтобы отсоединить три ZIF‑коннектора.

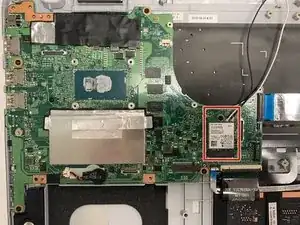

Поднимите два угла и потяните вверх, чтобы вынуть материнскую плату.
