Замена вентилятора в ноутбуке Asus Q505UA-BI5T7
В этом руководстве описано, как снять и заменить вентилятор в ноутбуке Asus Q505UA-BI5T7. Процедура проста и требует минимального набора инструментов.
Перед тем как приступить к демонтажу вентилятора, необходимо ознакомиться с руководством по снятию задней крышки и замены аккумулятора. После выполнения инструкции по снятию задней крышки для доступа к вентилятору необходимо также снять аккумулятор, но не нужно отсоединять полоску питания.
Шаг 1
Переверните устройство так, чтобы задняя крышка была обращена к вам.
Убедитесь, что устройство выключено.
Выкрутите два винта длиной 10 мм с помощью крестовой отвёртки №1 из верхних углов задней крышки ноутбука.
Выкрутите оставшиеся восемь винтов длиной 8 мм из задней крышки ноутбука.
Шаг 2
Пластиковой вскрывающей инструментом аккуратно подденьте заднюю крышку ноутбука. Медленно передвигайте инструмент вдоль края крышки, чтобы освободить её из защёлок, удерживающих крышку на месте.
Шаг 3
Аккуратно снимите крышку и поднимите её с задней части устройства.
Шаг 4
Убедитесь, что устройство выключено. Выкрутите винты длиной 5 мм на каждой стороне аккумулятора, поворачивая против часовой стрелки при помощи крестовой отвёртки №0.
Шаг 5
Пластиковой вскрывающей инструментом аккуратно подденьте и отсоедините соединённую панель.
Шаг 6
Аккуратно поднимите аккумулятор.
Шаг 7

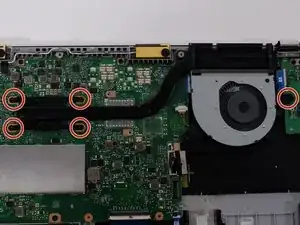

Используя крестовую отвёртку №0, выкрутите пять винтов длиной 5 мм, крепящих вентилятор.
Шаг 8
Аккуратно снимите белый разъём с помощью пинцета.
Шаг 9

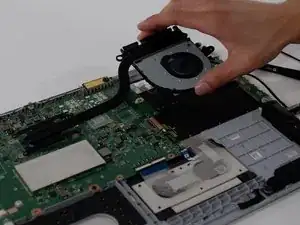

Аккуратно поднимите и извлеките вентилятор из ноутбука.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
