Извлечение жесткого диска Asus Q503UA-BSI5T17
ASUS Q503UA-BSI5T17 — это портативный 2-в-1 ПК с сенсорным экраном и диагональю 15,6 дюйма. В этом руководстве показан пошаговый процесс извлечения жесткого диска. Извлечение жесткого диска необходимо, если накопитель начинает выходить из строя или полностью выходит из строя.
Признаками неисправного жесткого диска являются синий экран при запуске ПК, полная невозможность загрузки, ошибка «файл не найден» при включении устройства, увеличение количества повреждённых файлов на ПК и громкий щелкающий или скрежещущий звук, исходящий из устройства.
Извлечение жесткого диска также может потребоваться для доступа к другим компонентам ПК или для замены на диск с большим объёмом хранения.
Шаги 4—6 требуют работы с аккумулятором и его отключения. Убедитесь, что устройство полностью выключено и отключено от зарядных устройств или сетевых розеток перед началом работ. Будьте предельно осторожны при работе с аккумулятором, так как его повреждение может испортить устройство.
Шаг 1
Переверните компьютер крышкой вниз. Чтобы убедиться, что нижняя сторона расположена правильно, вы должны видеть наклейку с серийным номером на дне.
Шаг 2
Удалите десять винтов по периметру ноутбука, отмеченных кружком, с помощью отвертки Phillips #0.
Шаг 3
Начиная с верхнего правого угла, используйте пластиковый инструмент для поддевания, чтобы отделить крышку от корпуса ноутбука. Применяйте лёгкое давление, чтобы пластик не сломался.
Вы должны почувствовать, как рамка начинает отщёлкиваться. При необходимости используйте прокладки, чтобы рамка не защёлкивалась обратно.
Повторите описанное выше по периметру ноутбука, пока не сможете снять крышку.
Шаг 4
Снимите пять винтов, удерживающих аккумулятор, с помощью отвёртки Phillips #0.
Расположение винтов указано приблизительно. Если вы обнаружите винты в других местах, пожалуйста, обновите этот шаг, указав их точные позиции.
Шаг 5
Отключите разъём аккумулятора.
Шаг 6
Схватите и поднимите аккумулятор за верхнюю правую сторону.
Если все винты удалены, аккумулятор должен выйти без усилий.
Шаг 7

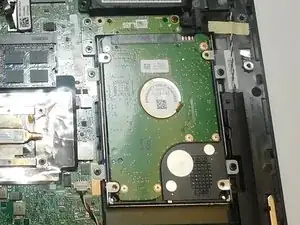

После открытия ноутбука жесткий диск находится внизу справа от места установки аккумулятора.
Шаг 8

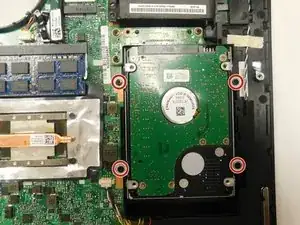

Отверткой Phillips #0 отвинтите четыре винта, окружающие жесткий диск.
Шаг 9

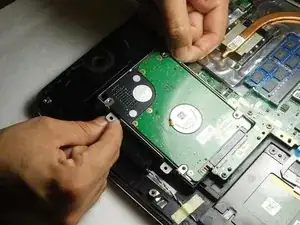

Отсоедините кабель, подключённый к жесткому диску, слегка приподняв его край и сдвинув горизонтально от разъёма.

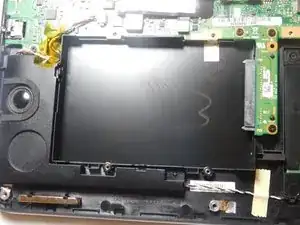

Извлеките жесткий диск.
Возможно, потребуется дополнительно снять металлические монтажные скобы с вашего старого диска и установить их на новый диск перед повторной установкой.
Заключение
Для сборки устройства выполните вышеописанные действия в обратном порядке.
