Замена динамиков Asus Q504UA-BHI5T13

Убедитесь, что ноутбук выключен, чтобы не получить электрический удар.

Используйте отвертку T5 Torx, чтобы выкрутить десять винтов 1 мм, расположенных по периметру задней крышки.

Снимите два резиновых уплотнителя, ближайших к Вам, с помощью металлической лопатки.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить два винта 4 мм, находящиеся под резиновыми уплотнителями.

Вставьте любой из пластиковых инструментов для открытия в зазор, чтобы отделить заднюю крышку (рекомендуется начинать с угла, где расположены петли). Если всё сделано правильно, крышка должна отщелкнуть.

Будьте осторожны, вы можете повредить защёлки.

После снятия задней крышки переверните ноутбук экраном вниз, чтобы петли были обращены к Вам.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов 4 мм вокруг батареи.

Используйте небольшой пластиковый инструмент для открытия, чтобы отсоединить ZIF-разъём с правой стороны батареи.

Извлеките батарею из устройства.

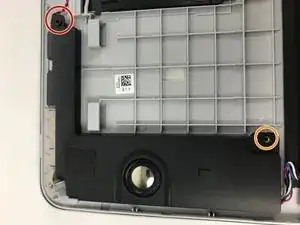

Начнём с левого динамика. Левый динамик обозначен буквой «L». Используйте крестовую отвертку Phillips #0, чтобы выкрутить два винта 4 мм вокруг левого динамика.

Он делит нижний винт с батареей.

Это винт, общий с батареей. Он будет удалён после извлечения батареи.

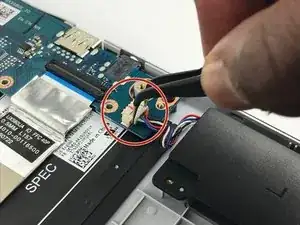

Используйте пинцет, чтобы потянуть штекер в сторону динамика.

Действуйте аккуратно при отсоединении кабеля. Повреждение кабеля приведёт к неисправности детали.

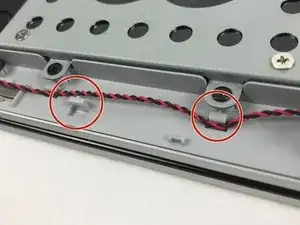

Отстегните скрученный красный и чёрный провод от защёлок между двумя динамиками. Это предотвратит повреждение проводов при извлечении динамиков.

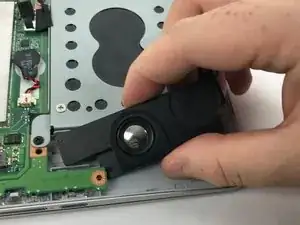

Снимите левый (L) динамик.

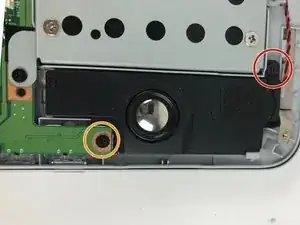

Теперь правый динамик: используйте крестовую отвертку Phillips #0, чтобы выкрутить два винта 4 мм вокруг динамика.

Он делит нижний винт с материнской платой.

Этот винт общий с материнской платой; его нужно выкрутить, однако материнскую плату снимать не требуется перед извлечением динамика.

Снимите правый (R) динамик с устройства. Для выскальзывания удобно использовать лопатку.
