Замена экрана Asus Q505UA-BI5T7

Поверните устройство задней крышкой вверх.

Убедитесь, что устройство выключено.

Выкрутите два винта 10 мм крестообразной отвёрткой №1 из верхних углов задней крышки ноутбука.

Выкрутите оставшиеся восемь винтов 8 мм крестообразной отвёрткой №1, расположенных в задней крышке ноутбука.

Используйте пластиковую открывалку, чтобы аккуратно поддеть заднюю крышку ноутбука. Медленно передвигайте инструмент по краю крышки, чтобы отсоединить её от защёлок, удерживающих крышку на месте.

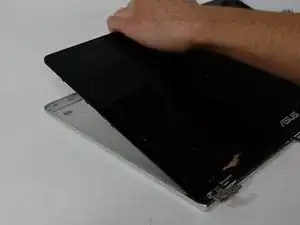

Аккуратно снимите крышку и поднимите её с задней части устройства.

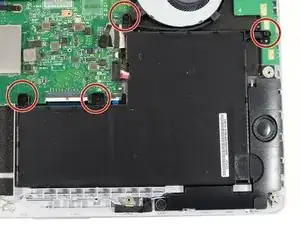

Убедитесь, что устройство выключено. Выкрутите винты длиной 5 мм с каждой стороны батареи, вращая против часовой стрелки крестообразной отвёрткой №0.

Используйте пластиковую открывалку, чтобы аккуратно снять соединённую панель.

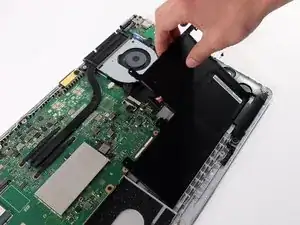

Аккуратно поднимите батарею.

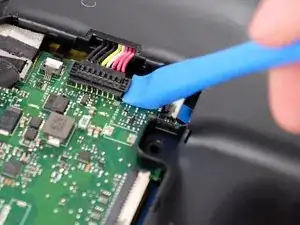

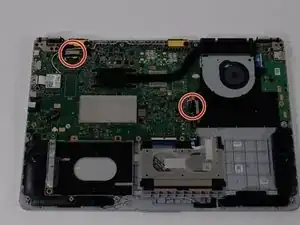

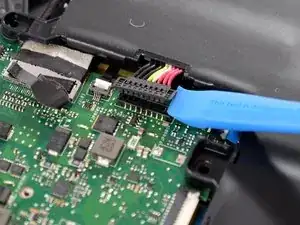

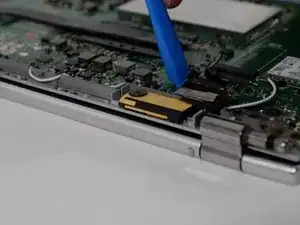

После выполнения инструкции по извлечению батареи воспользуйтесь открывалкой iFixit, чтобы отсоединить два разъёма экрана от материнской платы ноутбука.

Разъём экрана возле вентилятора необходимо освободить от его обмотки, чтобы он был свободен

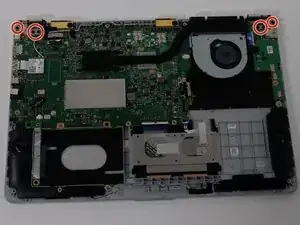

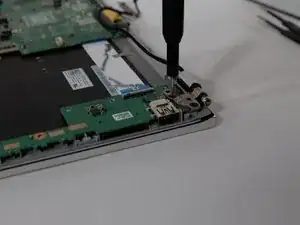

Воспользуйтесь крестообразной отвёрткой №0, чтобы выкрутить три винта длиной 5 мм, крепящих каждую петлю ноутбука.

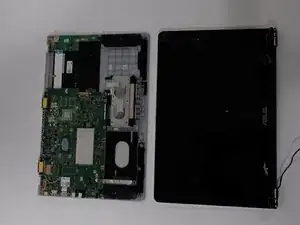

Затем аккуратно приоткройте экран и извлеките его из петель, осторожно обращаясь с разъёмами экрана.

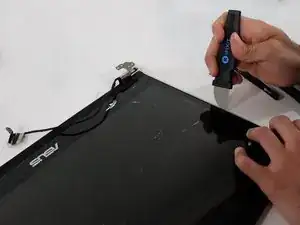

После извлечения экрана из ноутбука воспользуйтесь металлической открывалкой, чтобы ввести её в зазор между экраном и корпусом.

Обойдите открывалкой весь экран, чтобы отсоединить и приподнять его от корпуса.

Используя открывалку iFixit, снимите камеру, закреплённую клейкой лентой, с верхней части экрана.

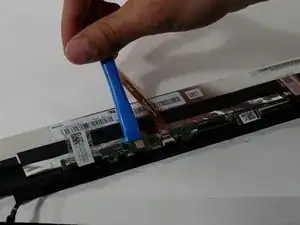

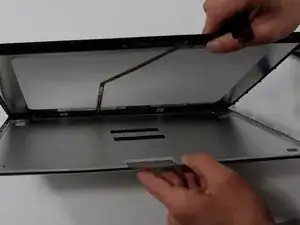

Тем же инструментом подденьте и отсоедините нижний модуль сенсорного экрана от панели.

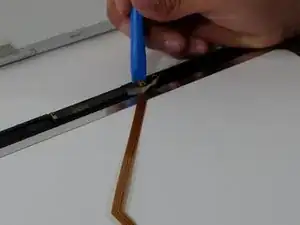

Перед тем как извлечь модуль с экрана, отсоедините два шлейфа, которые всё ещё соединяют его с панелью.

Следите за шлейфами, чтобы не порвать их.

Теперь можно извлечь модуль сенсорного экрана с камерой со старого экрана и установить его на новый.
