Замена SSD в Dell Latitude 7490

Позвольте батарее вашего ноутбука разрядиться ниже 25% перед началом этого ремонта — заряженная батарея может загореться, если её повредить.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резинки на ножках были направлены вверх.

Используйте крестовую отвертку, чтобы полностью ослабить восемь фиксированных винтов, удерживающих заднюю крышку.

Пластиковые зажимы фиксируют заднюю крышку к корпусу. Вы услышите и почувствуете, как они освобождаются во время работы.

Вставьте длинную сторону открывающего инструмента между верхнем правом углом задней крышки и корпусом.

Приподнимите заднюю крышку, чтобы освободить зажимы, удерживающие верхний правый угол.

Проведите открывающим инструментом вниз по правому краю и вокруг нижнего правого угла, чтобы освободить зажимы.

Проведите открывающим инструментом вдоль переднего края и вверх к верхнему левому углу, чтобы освободить оставшиеся зажимы, удерживающие заднюю крышку.

Снимите заднюю крышку.

Во время сборки установите заднюю крышку на корпус и нажмите плотно по периметру, чтобы зажимы зафиксировались.

Схватите пластиковую вкладку на разъёме батареи и потяните прямо вверх, чтобы отключить его.

Во время сборки выровняйте этот разъём над его гнездом и нажмите вниз, пока он не зафиксируется. Если он не соединяется, выровняйте его снова и попробуйте ещё раз.

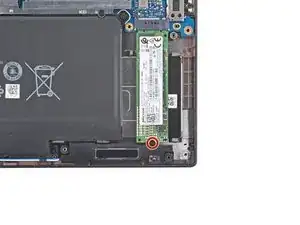

Используйте крестовую отвертку, чтобы удалить винт длиной 3,7 мм, удерживающий SSD.

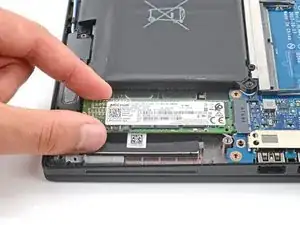

Осторожно поднимите SSD, пока его нижний край не освободится от динамика.

Не поднимайте SSD слишком сильно, чтобы не повредить его и его разъём.

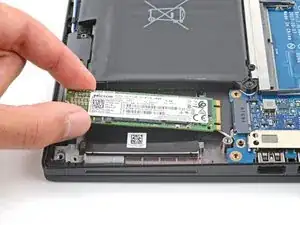

Вытяните SSD прямо из разъёма и удалите его.

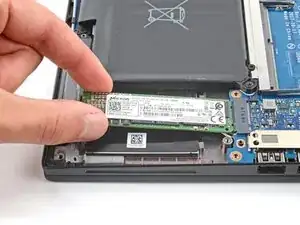

Во время сборки вставьте SSD под небольшим углом вниз в его разъём, прежде чем полностью его вставить.
