Замена динамиков Dell Latitude 7490

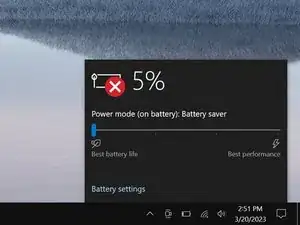

Дайте батарее ноутбука разрядиться ниже 25% перед началом этого ремонта — заряженная батарея может загореться при повреждении.

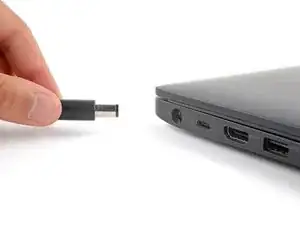

Отключите все кабели и полностью выключите ноутбук.

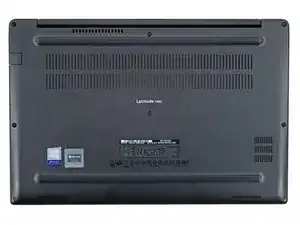

Переверните ноутбук так, чтобы резиновые полоски на ножках были направлены вверх.

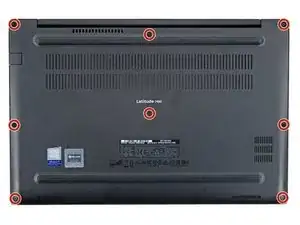

Используйте крестовую отвертку, чтобы полностью ослабить восемь удерживаемых винтов, фиксирующих заднюю крышку.

Пластиковые фиксаторы удерживают заднюю крышку на раме. Вы услышите и почувствуете, как они отпускаются в процессе работы.

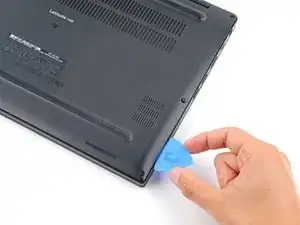

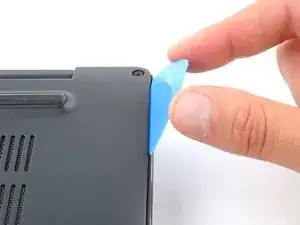

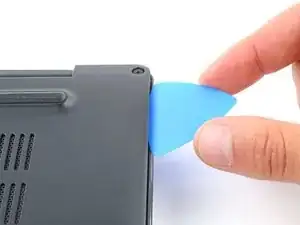

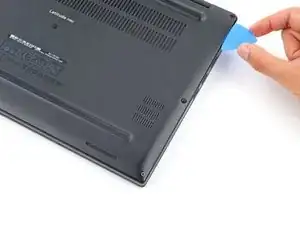

Вставьте длинную сторону плоской лопатки между верхним правым углом задней крышки и рамой.

Слегка приподнимите заднюю крышку, чтобы освободить фиксаторы, удерживающие верхний правый угол.

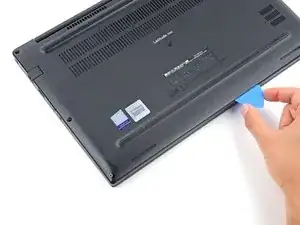

Просуньте лопатке вдоль правого края и вокруг нижнего правого угла, чтобы освободить фиксаторы.

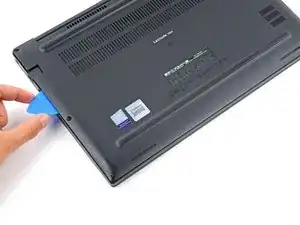

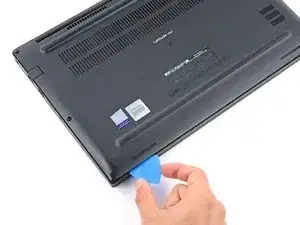

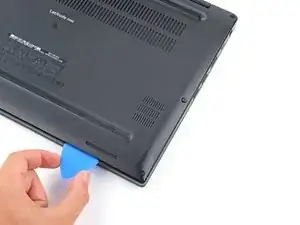

Проведите лопаткой вдоль переднего края и поднимитесь к верхнему левому углу, чтобы освободить оставшиеся фиксаторы задней крышки.

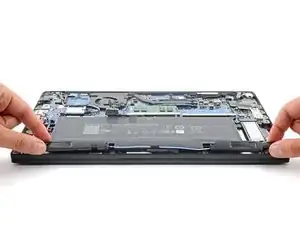

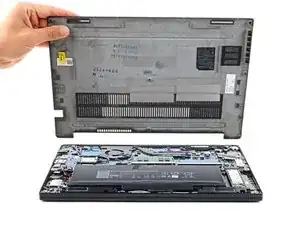

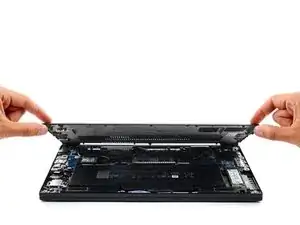

Снимите заднюю крышку.

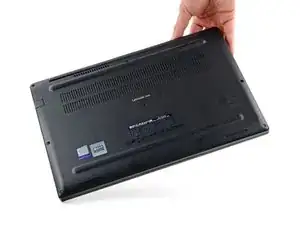

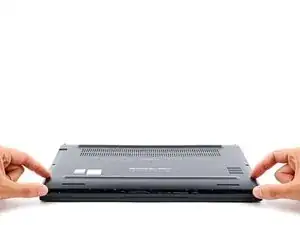

При обратной сборке уложите заднюю крышку на раму и плотно прижмите по периметру, чтобы защёлкнулись все фиксаторы.

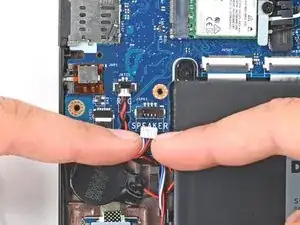

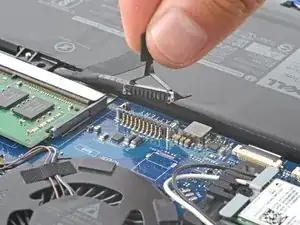

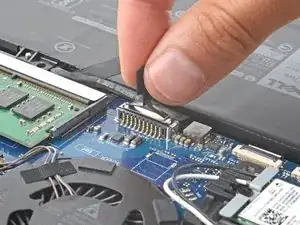

Возьмитесь за пластиковую вкладку разъёма батареи и тяните прямо вверх, чтобы отключить её.

При обратной сборке совместите этот разъём с гнездом и нажмите вниз, пока он не защёлкнется. Если контакт не устанавливается, выровняйте разъём и попробуйте снова.

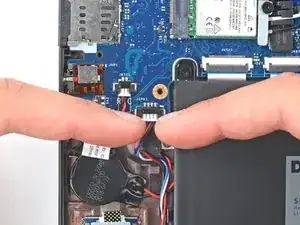

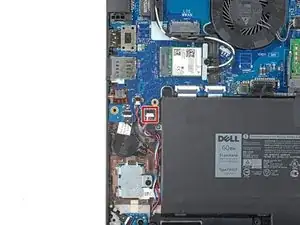

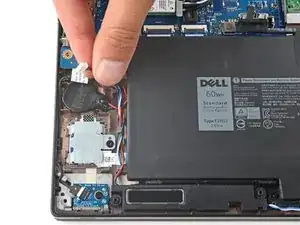

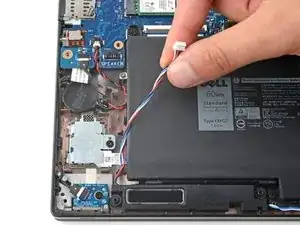

Используйте чистые ногти, чтобы вытащить разъём динамиков из гнезда на нижнем левом углу материнской платы.

Если ваши ногти недостаточно длинные, используйте лопаточку, чтобы поочерёдно надавливать на стороны разъёма и «выступать» им из гнезда.

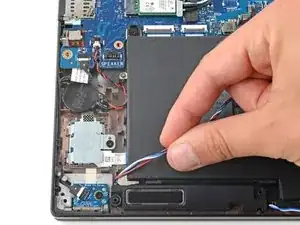

Направляйте провод динамиков пальцами, выводя его из зажимов рядом с левым краем батареи.

Динамики закреплены в раме с помощью резиновых втулок.

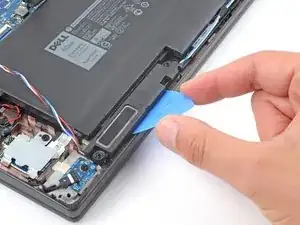

Вставьте плоскую сторону лопатки между нижним краем левого динамика и рамой.

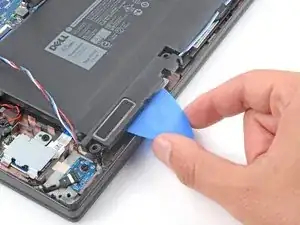

Подденьте динамик, чтобы освободить его из рамы.

Тем же способом освободите правый динамик.

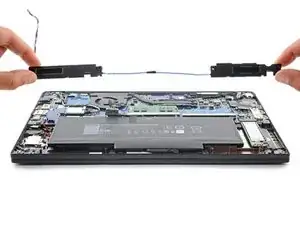

Снимите динамики.

Чтобы установить динамик обратно, совместите втулки с соответствующими стойками в раме и прижмите динамики до фиксирования.
