Замена батареи Dell Latitude 7490

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резиновые накладки для ножек были обращены вверх.

Используйте крестовую отвертку, чтобы полностью отвинтить восемь удерживаемых винтов, фиксирующих заднюю крышку.

Пластиковые защёлки удерживают заднюю крышку на рамке. Вы услышите и почувствуете, как они освобождаются при работе.

Вставьте длинную сторону лопатки для вскрытия между верхним правым углом задней крышки и рамкой.

Подденьте заднюю крышку, чтобы освободить защёлки, фиксирующие верхний правый угол.

Просуньте лопатку для вскрытия вдоль правого края и вокруг нижнего правого угла, чтобы освободить защёлки.

Проведите лопатку для вскрытия вдоль переднего края и вверх до верхнего левого угла, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.

Снимите заднюю крышку.

При сборке положите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлки вошли на место.

Возьмитесь за пластиковую язычок коннектора батареи и тяните строго вверх, чтобы отключить его.

При сборке совместите этот коннектор с его разъёмом и нажмите, пока он не защёлкнется. Если он не соединяется, выровняйте и попробуйте снова.

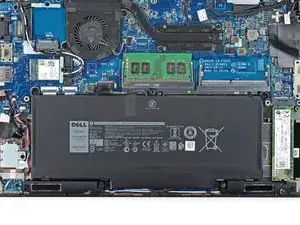

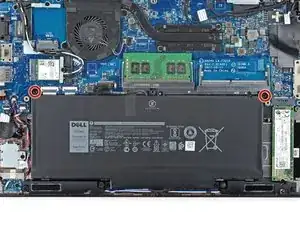

Используйте крестовую отвертку, чтобы удалить два винта длиной 5,7 мм, фиксирующие батарею.

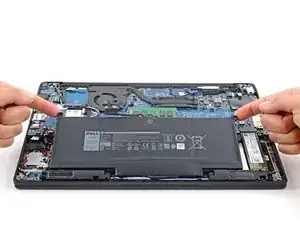

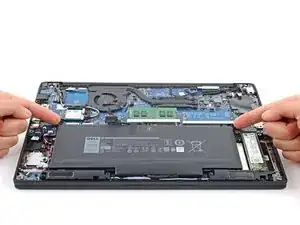

Поднимите верхний край батареи.

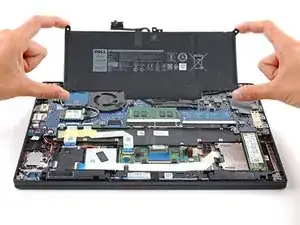

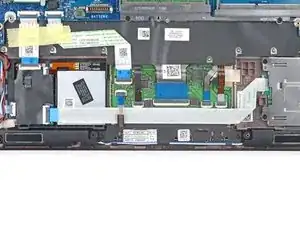

Выдвиньте нижний край батареи из её посадочного места в рамке и извлеките батарею.

При сборке вставьте четыре пластиковые защёлки на нижнем крае батареи в их вырезы на рамке перед закреплением батареи.

Если в комплекте с новой батареей нет установленного кабеля, вам придётся перенести оригинальный кабель на новую батарею.

Берегитесь прокола или изгиба батареи — она может протечь опасными химикатами и/или загореться.

Переверните батарею и положите её на чистую рабочую поверхность.

Одна рука должна удерживать батарею.

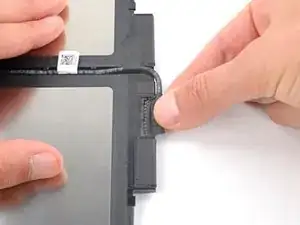

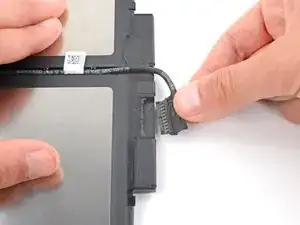

Другой рукой крепко вытяните коннектор батареи из его разъёма на нижнем крае батареи.

Удалите кабель батареи из его выемки между двумя элементами батареи.

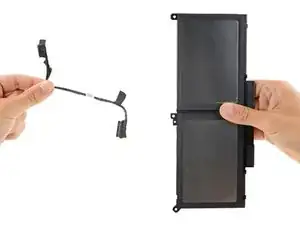

При сборке перенесите кабель на новую батарею, убедившись, что кабель плотно размещён между элементами батареи.
