Замена разъёма зарядки Dell Latitude 7490

Разрядите батарею ноутбука ниже 25% перед началом этого ремонта — заряженная батарея может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резиновые ножки были направлены вверх.

Используйте крестовую отвёртку, чтобы полностью ослабить восемь связанных винтов, удерживающих заднюю крышку.

Пластиковые защёлки фиксируют заднюю крышку к раме. Вы услышите и почувствуете их освобождение по мере работы.

Вставьте длинную сторону монтажной лопатки между верхним правым углом задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить защёлки, фиксирующие верхний правый угол.

Просуньте монтажную лопаточку вдоль правого края и вокруг нижнего правого угла, чтобы освободить защёлки.

Проведите монтажной лопаткой вдоль переднего края и поднимитесь до верхнего левого угла, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.

Снимите заднюю крышку.

При сборке положите заднюю крышку на корпус и плотно прижмите по периметру, чтобы защёлки полностью зафиксировались.

Возьмитесь за пластиковую язычок коннектора батареи и потяните строго вверх, чтобы отключить его.

При сборке совместите этот разъём с гнездом и нажмите до щелчка. Если он не входит, повторно выровняйте и попробуйте снова.

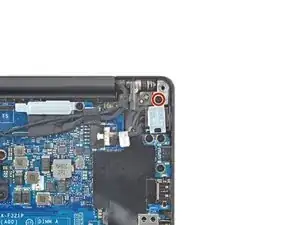

Используйте крестовую отвёртку, чтобы снять винт длиной 3.8 мм, фиксирующий кронштейн разъёма зарядки.

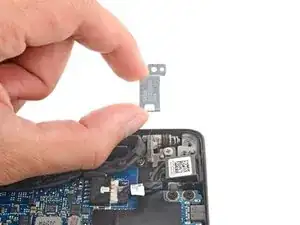

Снимите кронштейн.

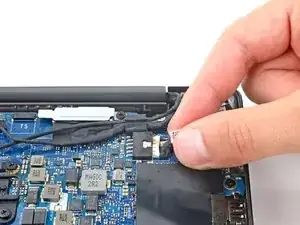

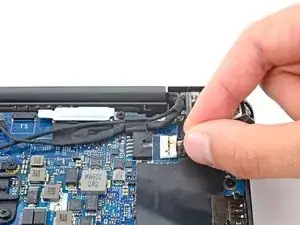

Возьмитесь за кабель разъёма зарядки непосредственно под его разъёмом.

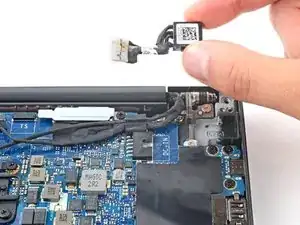

Выньте разъём прямо из гнезда и снимите разъём зарядки.
