Замена материнской платы Dell Latitude 9410 2‑в‑1

Перед началом убедитесь, что ноутбук отключён от питания и полностью выключен.

Положите ноутбук нижней частью вверх на ровную поверхность.

Используйте отвёртку Phillips #00, чтобы ослабить десять фиксированных винтов.

Винты навсегда закреплены в нижней панели; не пытайтесь полностью их выкручивать.

Осторожно снимите заднюю панель.

Используйте отвёртку Philips #00, чтобы выкрутить пять винтов 3 мм, фиксирующих аккумулятор.

Используйте отвёртку Philips #00, чтобы выкрутить один винт 4.5 мм.

Схватите кабель батареи у разъёма и потяните прямо наружу, по направлению кабеля.

Используйте пинцет, чтобы аккуратно отодвинуть ленточный кабель динамика от нижней части батареи.

Ленточный кабель тонкий и хрупкий; обращайтесь с ним осторожно.

Ленточный кабель нужно лишь сдвинуть, чтобы извлечь батарею; не снимайте его полностью.

Выньте батарею, удерживая её двумя руками.

Используйте отвёртку Philips #00, чтобы выкрутить два винта 2 мм, фиксирующих вентилятор.

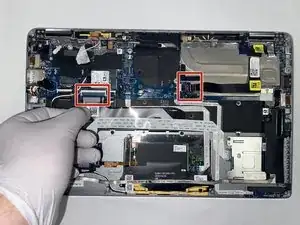

Отсоедините два ленточных кабеля, подключенных к материнской плате, подняв чёрную защёлку ZIF и вытащив ленточные кабели.

Отсоедините два кабеля Wi‑Fi, поддев их и оттянув от пресс‑контакта.

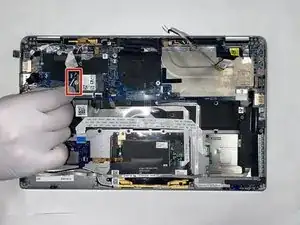

Отсоедините маленький чёрный провод от материнской платы, потянув в направлении кабеля.

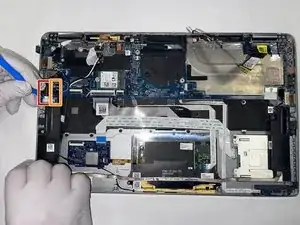

Также отсоедините чёрно‑красный провод от материнской платы, также потянув по направлению кабеля.

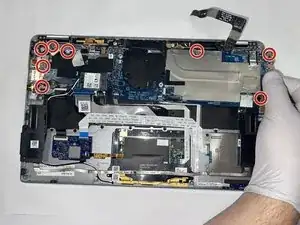

Используйте отвёртку Philips #00, чтобы выкрутить восемь винтов 3 мм, фиксирующих материнскую плату.
