Замена радиатора и вентилятора Dell Latitude 7490

Дайте батарее ноутбука разрядиться ниже 25% перед началом ремонта — заряженная батарея может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резиновые полоски ножек были направлены вверх.

Используя крестовую отвертку, полностью ослабьте восемь удерживаемых винтов, фиксирующих крышку снизу.

Пластиковые защёлки фиксируют заднюю крышку к рамке. Вы услышите и почувствуете, как они освобождаются при работе.

Вставьте длинную сторону пластиковой лопатки между верхним правым углом задней крышки и рамкой.

Подденьте заднюю крышку, чтобы освободить защёлки, фиксирующие верхний правый угол.

Проведите лопаткой вниз по правому краю и вокруг правого нижнего угла, чтобы освободить защёлки.

Проведите лопаткой вдоль переднего края и вверх к левому верхнему углу, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.

Снимите заднюю крышку.

При обратной сборке положите заднюю крышку на рамку и сильно прижмите по периметру, чтобы защёлки полностью зафиксировались.

Возьмитесь за пластиковую язычок на разъёме батареи и потяните строго вверх, чтобы отключить его.

При обратной сборке совместите этот разъём с его гнездом и нажмите вниз, пока он не защёлкнется. Если он не подключается, повторно совместите и попробуйте снова.

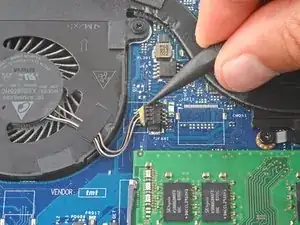

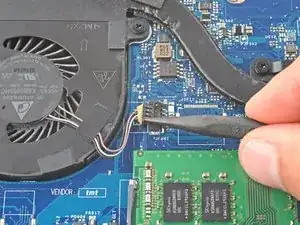

Нажимайте поочерёдно на стороны разъёма кабеля вентилятора остриём лопатки, чтобы «пройти» его из гнезда.

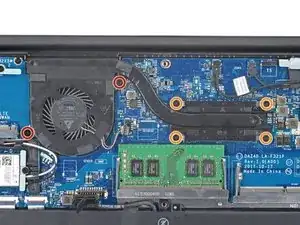

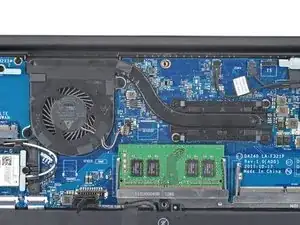

Используйте крестовую отвертку, чтобы удалить шесть винтов, фиксирующих радиатор и вентилятор:

Два винта длиной 5.6 мм на вентиляторе

Четыре винта длиной 3.7 мм на радиаторе

При обратной сборке затягивайте винты радиатора по схеме "X". Например: верхний левый, нижний правый, нижний левый, верхний правый. Это обеспечивает равномерное давление на радиатор и процессор.

Радиатор приклеен к процессору теплопроводящей пастой. Прочность склейки будет зависеть от того, как недавно была нанесена паста.

Не поддевать компоненты, резисторы или кабели.

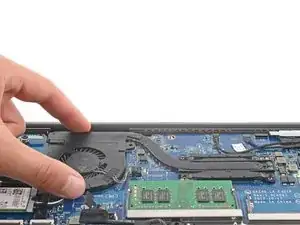

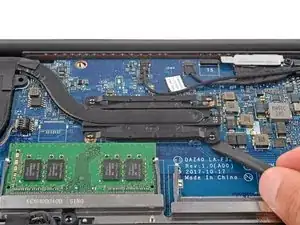

Используйте плоский конец лопатки, чтобы поднять нижний правый угол радиатора, пока он не оторвётся от процессора.

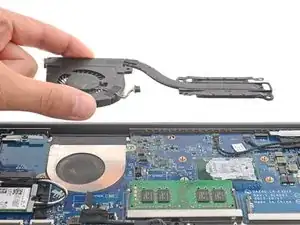

Снимите радиатор и вентилятор.

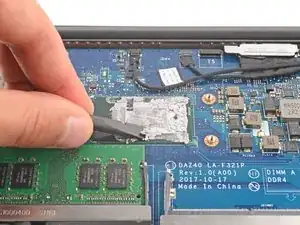

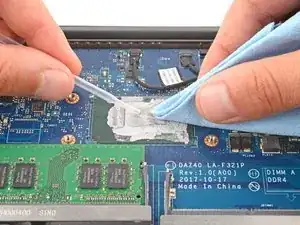

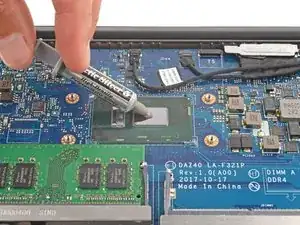

Перед установкой нового радиатора следуйте этому руководству, чтобы очистить процессор и радиатор и заново нанести теплопроводящую пасту.
