Отключение WLAN-карты

Разрядите аккумулятор ноутбука ниже 25% перед началом ремонта — заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук так, чтобы резиновые ножки были обращены вверх.

Используйте крестовую отвертку, чтобы полностью отвернуть восемь сохраняемых винтов, удерживающих заднюю крышку.

Пластиковые защёлки фиксируют заднюю крышку на раме. Вы услышите и почувствуете, как они отпускают при работе.

Вставьте длинную сторону открывающей меди между верхним правым углом задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить защёлки, фиксирующие верхний правый угол.

Проведите открывающей меди по правому краю и вокруг нижнего правого угла, чтобы освободить защёлки.

Проведите открывающей меди вдоль переднего края и вверх до верхнего левого угла, чтобы освободить оставшиеся защёлки, удерживающие заднюю крышку.

Снимите заднюю крышку.

При сборке положите заднюю крышку на раму и плотно прижмите по периметру, чтобы защёлки полностью зафиксировались.

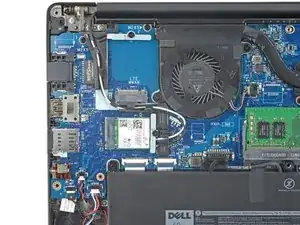

Возьмите за пластиковую язычок разъёма аккумулятора и потяните строго вверх, чтобы отключить его.

При сборке совместите этот разъём с гнездом и нажмите вниз, пока он не щёлкнет. Если он не соединяется, перенастройте положение и попробуйте снова.

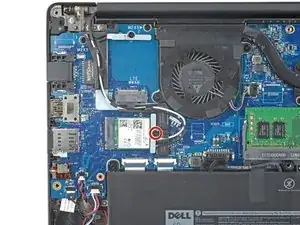

Используйте крестовую отвертку, чтобы удалить винт длиной 3,5 мм, фиксирующий WLAN-карту и её кронштейн.

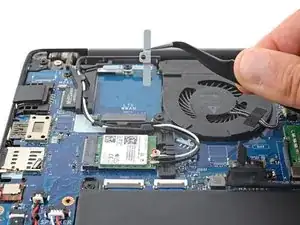

С помощью пинцета или пальцами снимите кронштейн WLAN-карты.

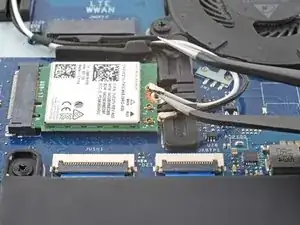

Вставьте лапку изогнутого пинцета под металлическую шейку одного из коаксиальных разъёмов WLAN-карты.

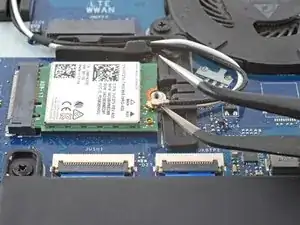

Осторожно поднимайте как можно ближе к головке, чтобы отсоединить кабель.

Повторите процедуру для второго антенного кабеля.

Для повторного подключения коаксиальных разъёмов удерживайте каждый разъём над гнездом и нажимайте плоским концом лопатки. Разъём защёлкнется на месте.
