Замена дисплея Dell Latitude 9410 2-в-1
Используйте это руководство для замены дисплея Dell Latitude 9410 2-в-1. Аномалии экрана, такие как мерцание, горизонтальные или вертикальные линии, или изменение цвета могут указывать на неисправный дисплей.
Шаг 1
Перед началом убедитесь, что ноутбук отключён от питания и полностью выключен.
Разместите ноутбук экраном вниз на ровной поверхности.
Шаг 2
Используйте отвертку Phillips #00, чтобы ослабить десять удерживаемых винтов.
Эти винты закреплены в корпусе; не пытайтесь полностью их извлечь.
Шаг 3
Осторожно снимите заднюю панель.
Шаг 4
Используйте отвертку Phillips #00, чтобы снять пять винтов 3 мм, закрепляющих батарею.
Шаг 5
Используйте отвертку Phillips #00, чтобы снять один винт 4,5 мм.
Шаг 6
Схватите кабель батареи у разъёма и потяните прямо наружу, в направлении кабеля.
Шаг 7
Используйте пинцет, чтобы аккуратно отодвинуть ленточный кабель динамика от нижней части батареи.
Ленточный кабель тонкий и хрупкий; обращайтесь с ним осторожно.
Ленточный кабель нужно только сдвинуть, чтобы батарею можно было извлечь; полностью его не удаляйте.
Шаг 8
Выньте батарею, удерживая её обеими руками.
Шаг 9

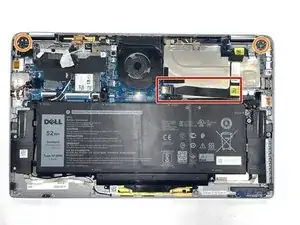

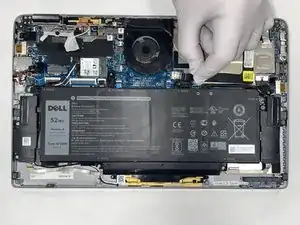

Осторожно отсоедините ленточный кабель, прикреплённый к жёсткому диску.

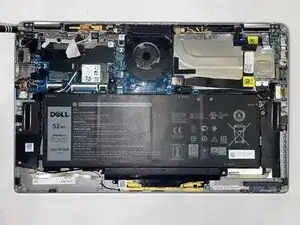

Используя отвертку Phillips #00, выкрутите три верхних винта слева и справа по 4 мм, расположенные около петли.
Шаг 10

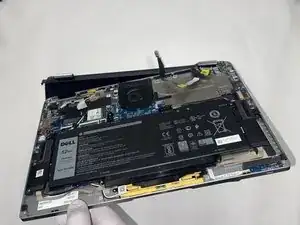

Осторожно отсоедините заднюю панель от экрана через петли.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
