Замена сенсорной панели (цифровизатора) передней панели Asus Transformer T100

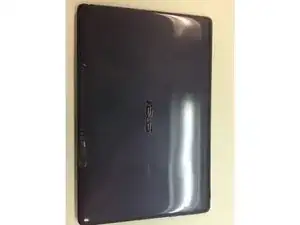

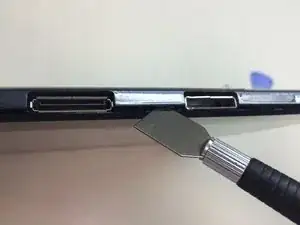

Чтобы снять заднюю крышку, используйте инструмент, с которым вы знакомы, и аккуратно подденьте её.

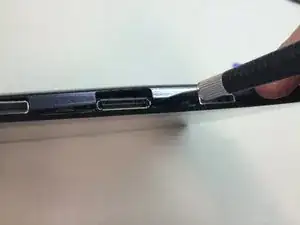

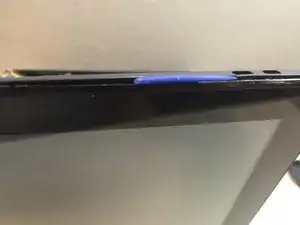

Вставьте медиатор и медленно пройдитесь по краю планшета, чтобы ослабить задний щит.

Используйте крестовую отвертку Phillips #1, чтобы ослабить все винты.

Организуйте винты по системе, так как они имеют разные размеры.

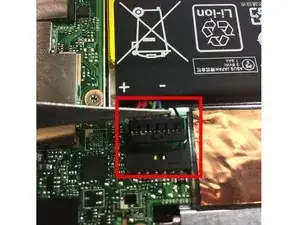

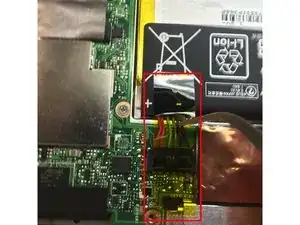

Ослабьте ленту торца разъёма батареи.

Будьте осторожны, чтобы не повредить провода. Они могут казаться зафиксированными и трудно поддаваться.

Отсоедините кабель от разъёма.

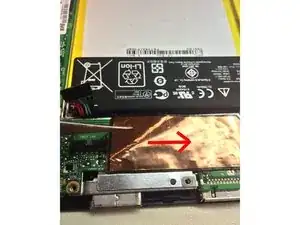

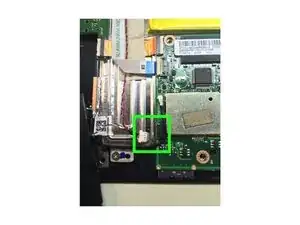

Следующим шагом удалите медную ленту. Слева направо.

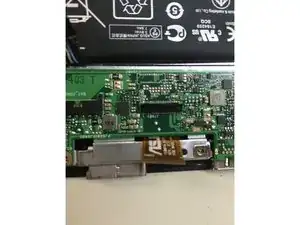

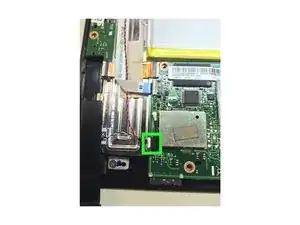

Под лентой находится разъём, который нужно отсоединить, а также ещё один винт.

Как в шаге 9 далее, под чёрной поролоновой накладкой есть белая планка, которую нужно приподнять, чтобы лентовый кабель легко вышел.

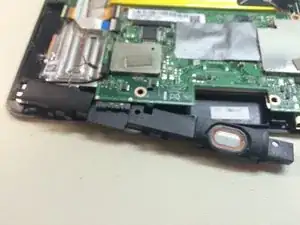

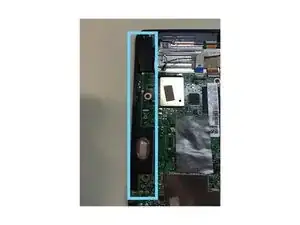

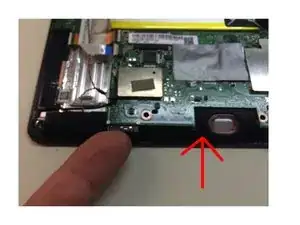

Далее нужно вынуть динамик, так как у него есть разъём на материнской плате.

Чтобы извлечь динамик, слегка приподнимите материнскую плату. Можно использовать палец или любой другой знакомый вам инструмент.

Здесь необходимо отсоединить разъём динамика.

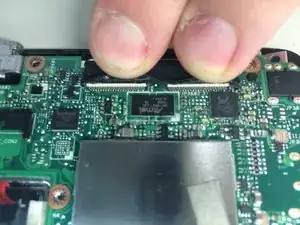

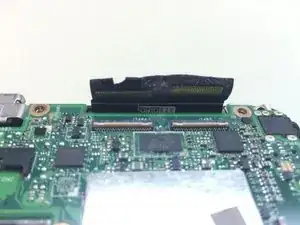

Следующий шаг немного сложный. Нужно отсоединить цифровой шлейф сенсорной панели. Будьте очень осторожны, чтобы не повредить фиксирующий механизм. Просто отведите защёлку назад и тяните медленно, пока разъём не выйдет.

Теперь можно вынуть материнскую плату. Это делается после выполнения всех предыдущих шагов.

Осторожно приподнимите плату за оба конца или за два из четырёх углов и медленно отведите её в сторону.

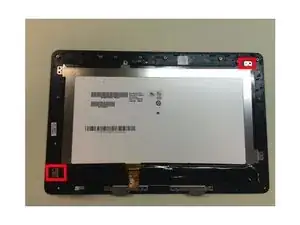

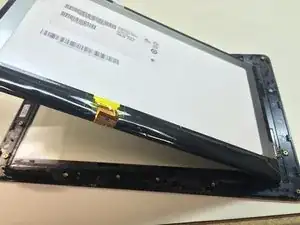

Далее нужно вынуть ЖК-экран. В зависимости от номера модели винты могут располагаться в разных углах.

Выверните винты и извлеките LCD-экран.

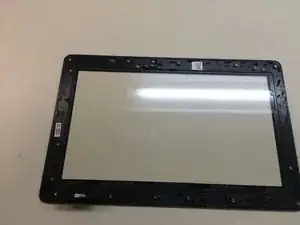

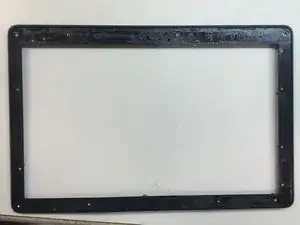

Последний шаг — отделить пластиковую рамку от старого стекла цифровизатора.

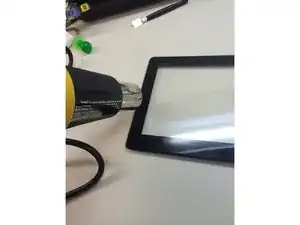

Рекомендуется использовать тепловую пушку, чтобы разогреть клей и затем легко отделить старый цифровизатор.

Теперь вы готовы установить новый цифровизатор на пластиковую рамку и собрать T-100.

БУДЬТЕ ОЧЕНЬ осторожны при применении тепла к пластику — он легко деформируется, поэтому держите фен/тепловую пушку на низкой температуре.
