Замена тачпада ASUS Transformer Book Flip TP500LA

Ноутбуки

Если ваше устройство неправильно отслеживает движения курсора или щелчки мыши не регистрируются, возможно, пришло время заменить тачпад. Следуйте этим инструкциям, чтобы заменить тачпад в ASUS Transformer Book Flip TP500LA.

Шаг 1

Удалите десять винтов Phillips #0 длиной 10 мм, расположенных на задней крышке компьютера.

Шаг 2

Вставьте крепкую лопатку между задней крышкой и корпусом компьютера.

Медленно пройдитесь по краям, чтобы ослабить зажимы и полностью отделить заднюю крышку от компьютера.

Осторожно снимите заднюю крышку.

Шаг 3

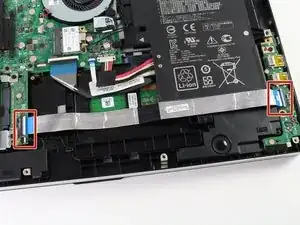

Вставьте крепкую лопатку в ZIF-разъем и осторожно поднимите удерживающий клапан, чтобы открыть разъем.

Потяните за синюю вкладку, чтобы удалить шлейф.

Шаг 4

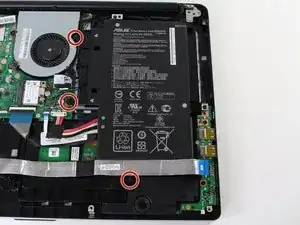

Удалите три винта Phillips #0 длиной 5 мм.

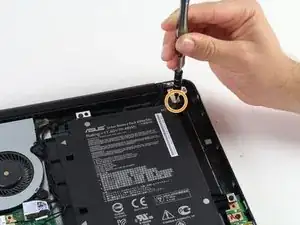

Удалите один винт Phillips #0 длиной 6 мм.

Шаг 5

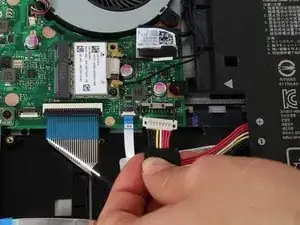

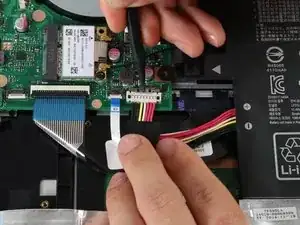

Используйте крепкую лопатку, чтобы отодвинуть белый 8-контактный разъем от материнской платы.

Осторожно потяните разъем от материнской платы.

Чёрный 8-контактный разъем на материнской плате очень хрупкий, будьте осторожны при снятии белого 8-контактного разъема.

Шаг 6

Используйте синий пластиковый инструмент для открытия, чтобы ослабить и удалить три черные провода от батареи.

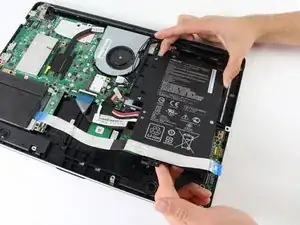

Выдвиньте батарею из компьютера для извлечения.

Шаг 7

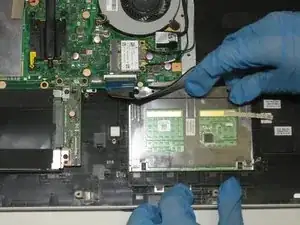

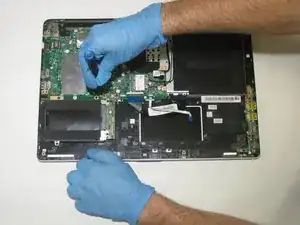

Тачпад расположен в небольшом вырезе на стороне, противоположной вентилятору

Перевод руководства с ifixit.com
