Замена Wi‑Fi модуля Asus Transformer Flip Book TP200S
Не удаётся подключиться ни к одной сети Wi‑Fi? Возможно, у вас неисправен Wi‑Fi модуль. Это руководство проведёт вас через все шаги, необходимые для замены Wi‑Fi модуля Asus Flip Book.
Шаг 1
Отвинтите заднюю панель: выкрутите винты длиной 6 мм и 8 мм крестовой отвёрткой J000.
Шаг 2
Снимите заднюю крышку Flip Book, аккуратно поддев металлической лопаткой.
Шаг 3

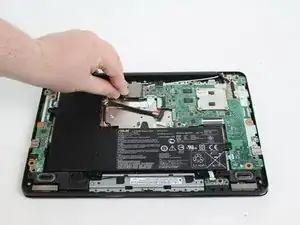

Отвинтите батарею от материнской платы крестовой отвёрткой J000, используя винты длиной 3 мм.
Шаг 4
Батарея подключена к материнской плате и её необходимо отключить перед извлечением.
Отключите батарею от материнской платы, аккуратно вытащив разъём пинцетом.

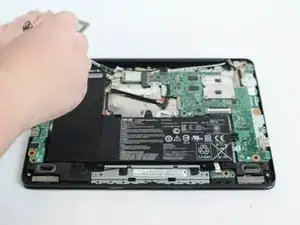

Осторожно отсоедините кабели Wi‑Fi, прикреплённые к кромке батареи.
Снимите батарею.
Шаг 5
Wi‑Fi модуль закрыт лентой и прикреплён к материнской плате.
Снимите ленту с Wi‑Fi модуля.
Шаг 6

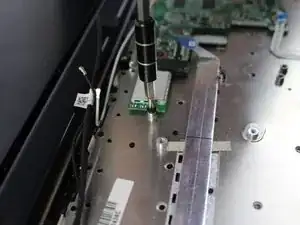

Отвинтите Wi‑Fi модуль отвёрткой JIS #000.

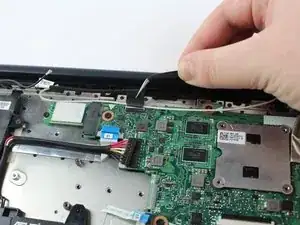

Снимите с материнской платы разъём, соединяющийся с Wi‑Fi модулем, с помощью пинцета.
Выньте Wi‑Fi модуль.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
