Замена плату управления USB и питания для ASUS Transformer Book Flip TP500LA
Эта плата напрямую подключена к USB-приемникам и отвечает за считывание информации с USB-накопителей, а также запись информации на USB-накопители. На этой плате также расположены кнопки для управления питанием и громкостью.
Шаг 1

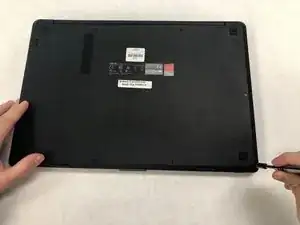

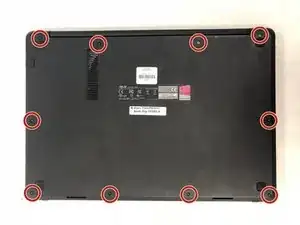

Удалите десять винтов по 10,7 мм с помощью отвертки крестового типа #0 с задней стороны ноутбука.
Шаг 2

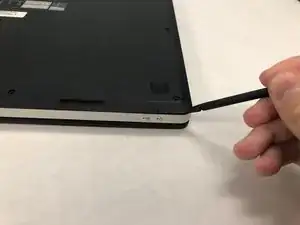

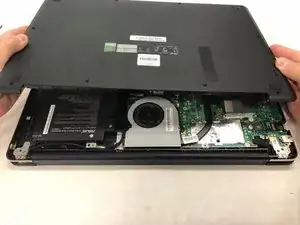

С помощью прочной лопатки приподнимите заднюю крышку от корпуса и полностью снимите.
Шаг 3

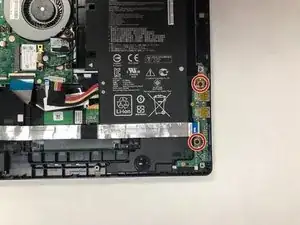

Удалите два винта по 4,7 мм с помощью отвертки крестового типа #0.
Шаг 4

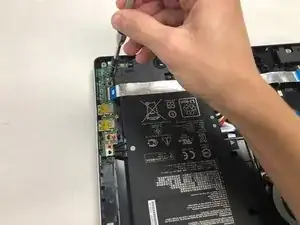

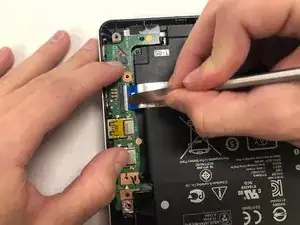

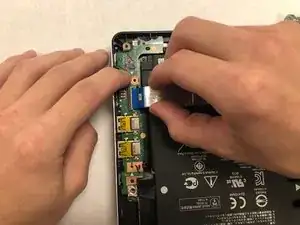

С помощью лопатки или ногтя приподнимите белый пластиковый зажим, фиксирующий ленту.

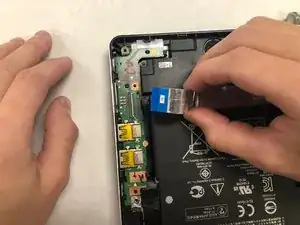

После освобождения зажима отсоедините ленту и уберите её с платы.
Шаг 5

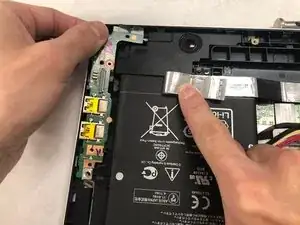

Удалите плату, осторожно приподняв её и отводя от остального компьютера.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
