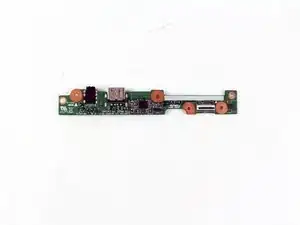

Замена платы IO ноутбука Asus Transformer Flip Book TP200S
Проблемы с портами на левой стороне ноутбука могут указывать на необходимость замены платы IO. Следуйте этому пошаговому руководству, чтобы выполнить замену самостоятельно.
Шаг 1
Удалите задние винты 6 мм и 8 мм с помощью отвертки J000.
Шаг 2
Снимите заднюю крышку ноутбука, аккуратно использовав металлическую лопатку.
Шаг 3
Открутите батарею от материнской платы, используя отвертку J000 для винтов 3 мм.
Шаг 4
Батарея соединена с материнской платой и должна быть отключена перед удалением.
Отключите батарею от материнской платы, аккуратно вытянув соединение пинцетом.
Бережно снимите кабели Wi-Fi, закрепленные на краю батареи.
Удалите батарею.
Шаг 5

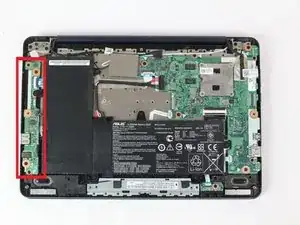

Плата IO расположена слева. Она удерживается парой винтов 3 мм и 6 мм, а также соединениями устройства.

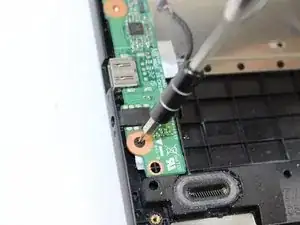

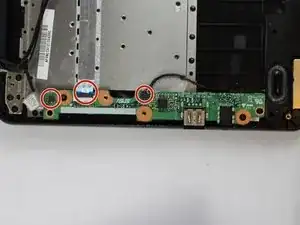

Открутите винты 3 мм и 6 мм на плате IO с помощью крестовой отвертки J000.
Шаг 6

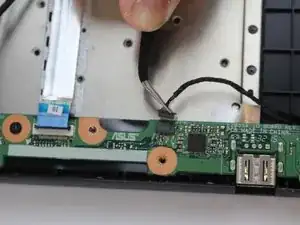

После откручивания аккуратно отключите все соединения на плате IO с помощью пинцета. Мы выделили место, где расположены эти соединения, на наших изображениях.
Шаг 7

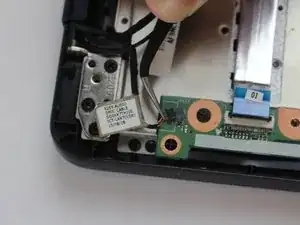

Удалите последние соединения с платы IO с помощью пинцета.
Заключение
Для сборки вашего устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
