Замена материнской платы Asus Transformer Flip Book TP200S

Ноутбуки

Если вы испытываете трудности с определением возможной причины проблемы на вашем Flip Book, вероятно, это связано с неисправной материнской платой. Этот гид объяснит все шаги, необходимые для безопасного удаления материнской платы и всех ее соединений, а также для ее замены.

Шаг 1

Удалите винты на 6 мм и 8 мм с задней панели с помощью отвертки J000.

Шаг 2

Удалите заднюю крышку Flip Book, осторожно используя металлическую лопатку.

Шаг 3

Открутите батарею от материнской платы с помощью отвертки J000 на винтах 3 мм.

Шаг 4

Батарея фиксируется на материнской плате и должна быть отключена перед ее удалением.

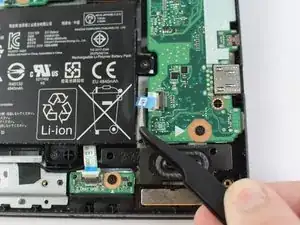

Отключите батарею от материнской платы, осторожно вытянув соединение с помощью пинцета.

Осторожно снимите провода Wifi, зацепленные за край батареи.

Удалите батарею.

Шаг 5

На материнской плате есть различные компоненты, которые необходимо отключить для замены.

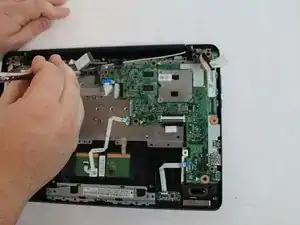

Отключите компоненты от материнской платы с помощью пинцета. Смотрите изображения, чтобы узнать, какие компоненты нужно удалить.

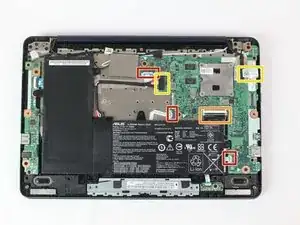

Соединения, выделенные желтым, легко снимаются при легком потягивании. Если на них есть лента, просто снимите ленту.

Соединения, выделенные красным, требуют поднятия белого защелки, фиксирующей эти соединения. Белая защелка поднимается легко, потом просто вытащите соединительный кабель.

Соединение, выделенное оранжевым, похоже на соединения в красном, за исключением того, что черная часть — это защелка. Как и раньше, поднимите ее и вытащите кабель.

Шаг 6

Открутите винты материнской платы 3 мм и 6 мм от устройства с помощью отвертки J000.

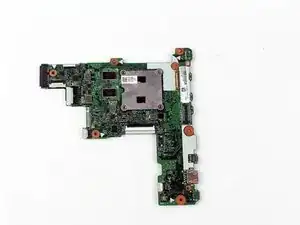

Удалите материнскую плату из устройства.

Заключение

Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.Перевод руководства с ifixit.com
