Замена динамиков ASUS TUF Gaming FX505DY

Выключите ноутбук.

Отключите кабель питания.

Если не отключить кабель питания и не выключить компьютер, это может привести к повреждению устройства или травмам.

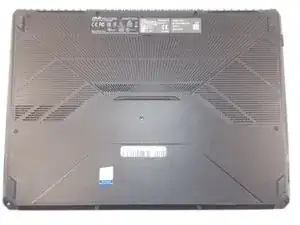

Переверните ноутбук, чтобы задняя панель оказалась сверху.

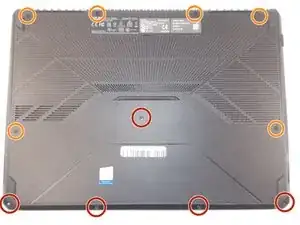

Используя крестовую отвертку №1, выкрутите пять 6-миллиметровых винтов, крепящих заднюю панель.

Той же отверткой выкрутите шесть 13-миллиметровых винтов, которые крепят заднюю панель.

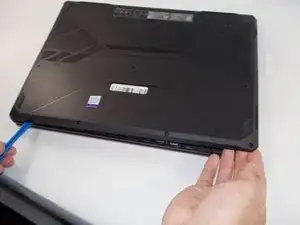

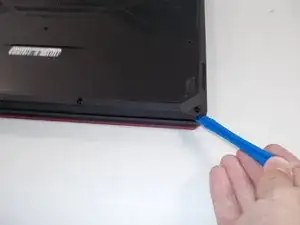

Вставьте пластиковую открывалку в один из углов и подденьте корпус вдоль краев, последним оставив край с петлями.

Не вставляйте открывалку слишком глубоко во избежание повреждения внутренних компонентов.

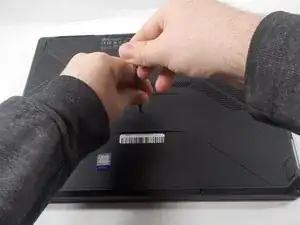

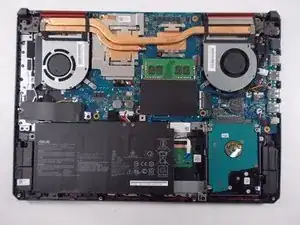

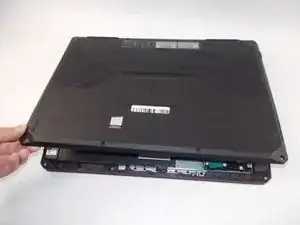

Осторожно приподнимите заднюю панель, чтобы отсоединить оставшиеся защелки на стороне с петлями, и снимите панель.

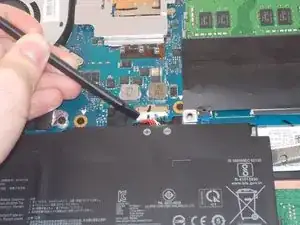

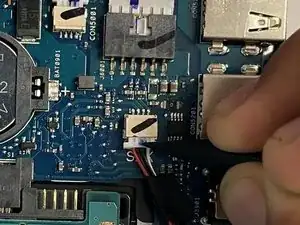

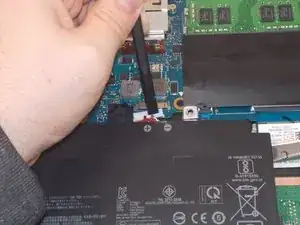

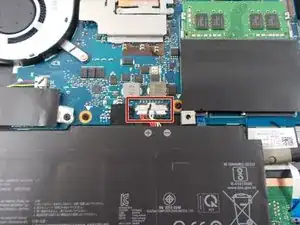

При помощи антистатической лопатки отсоедините разъем батареи, потянув штекер подальше от разъема.

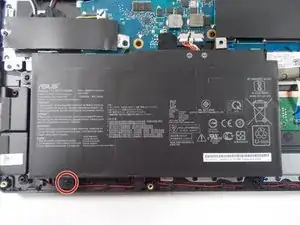

Открутите 6-миллиметровый винт, удерживающий батарею, при помощи крестовой отвертки №1.

Избегайте порезов, проколов или других повреждений батареи. Литий-ионные аккумуляторы могут воспламениться или взорваться при повреждении.

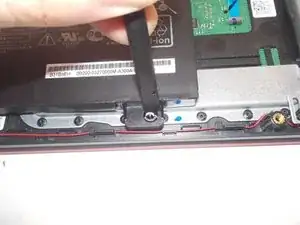

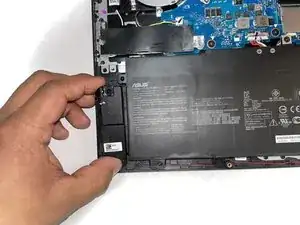

Используйте лопатку, чтобы поддеть фиксатор и перевести его в закрытое положение, чтобы можно было снять рамку батареи.

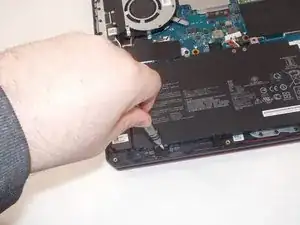

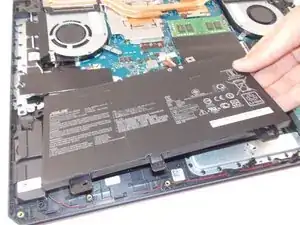

Поднимите батарею и извлеките ее из ноутбука.

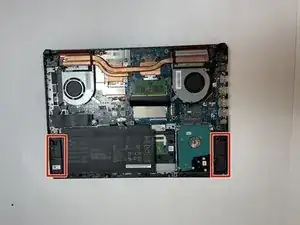

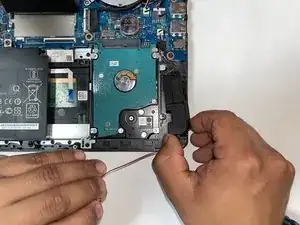

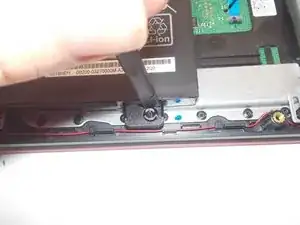

Приподнимите динамики над шипами, которые их фиксируют. Используйте минимальное усилие, чтобы не сломать шипы или сами динамики.

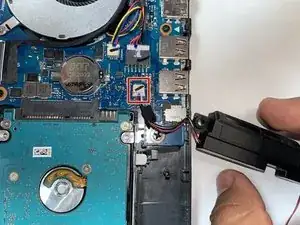

Определите место подключения кабеля динамика к материнской плате. Разъем должен быть обозначен как «SPK».

Потяните кабель от материнской платы пластиковой картой или другим острым предметом и снимите динамики.
