Замена материнской платы Asus Chromebook C201PA-DS02-LG

Используйте металлическую лопатку, чтобы поддеть два ножки, расположенные ближе к петле ноутбука.

Ножки приклеены к корпусу ноутбука, поэтому после нескольких снятий клейкая основа может хуже держаться.

Отвинтите шесть винтов 5 мм крестовой отверткой Phillips #0.

Отвинтите два винта 6 мм крестовой отверткой Phillips #0.

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть клавиатуру по краям корпуса.

По краям будут слышны щелчки.

Поднимите белую защёлку, удерживающую тонкую белую ленту, с помощью пластикового инструмента для вскрытия.

Возьмите тонкую белую ленту и потяните прямо назад, чтобы извлечь её из разъёма.

Используйте пластиковый инструмент для вскрытия, чтобы поднять чёрную защёлку над широкой чёрной лентой в разъёме.

Схватите широкую чёрную ленту и потяните прямо назад, чтобы извлечь её из разъёма.

Снимите клавиатуру, поднимая её строго вверх.

Отвинтите семь винтов 4 мм крестовой отверткой Phillips #0.

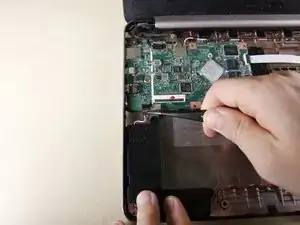

Шевелите пластину туда‑сюда, чтобы ослабить клей под ней.

После снятия клейкая основа изменится, и при сборке может потребоваться дополнительный клей.

Поворачивайте отвертку против часовой стрелки, чтобы выкрутить винты.

Не кладите руку или предплечье на клей.

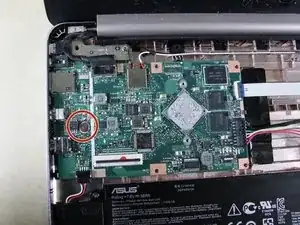

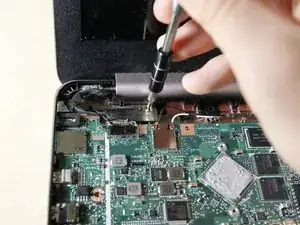

Отвинтите винт 4 мм крестовой отверткой Phillips #0. Поворачивайте отвертку против часовой стрелки, чтобы отвинтить винт.

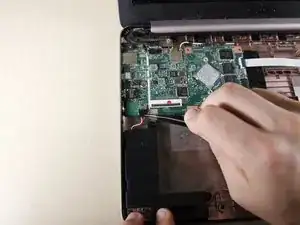

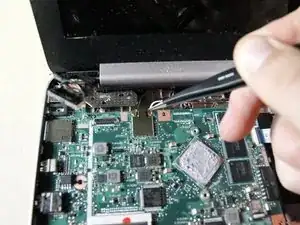

С помощью пинцета аккуратно потяните вверх клейкую чёрную ленту.

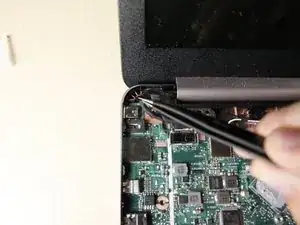

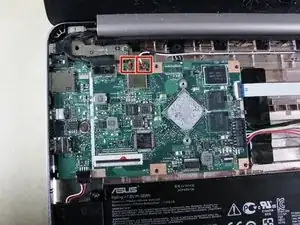

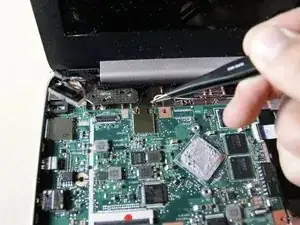

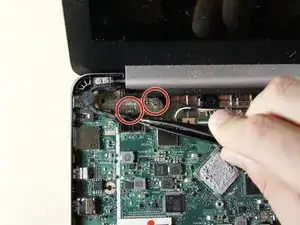

С помощью пинцета потяните вверх и отщёлкните кабели антенн Wi‑Fi.

При удалении кабелей могут слышаться щелчки.

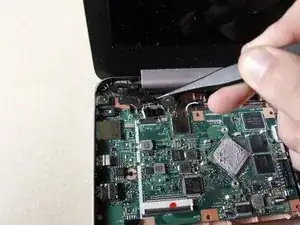

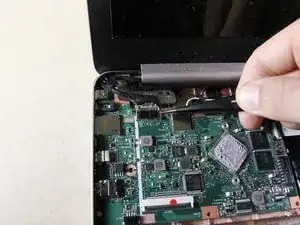

С помощью пинцета аккуратно потяните вверх и отщёлкните кабель ЖК‑дисплея. Помогает оттягивать с каждой стороны соединения по очереди, а не тянуть в один приём.

При удалении кабеля могут слышаться щелчки.

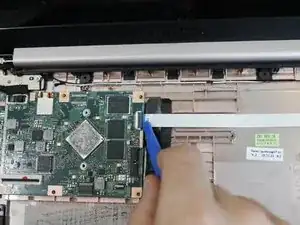

Поднимите белую защёлку, удерживающую тонкую белую ленту, с помощью пластикового инструмента для вскрытия.

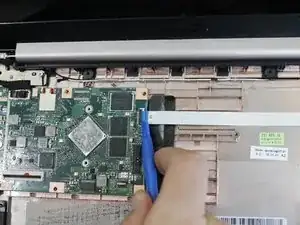

Возьмите тонкую белую ленту и потяните прямо назад, чтобы извлечь её из разъёма.

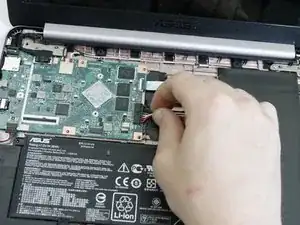

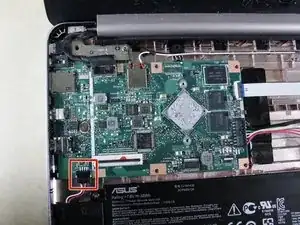

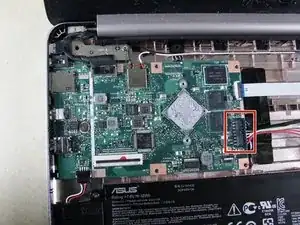

Снимите «радужный» разъём, крепко схватив разноцветные провода и потянув прямо назад. При вытягивании поможет зафиксировать материнскую плату.

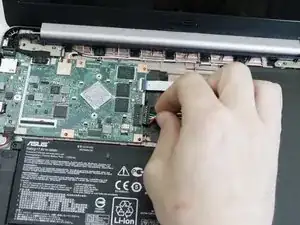

С помощью пинцета аккуратно захватите проводной разъём и потяните прямо назад.

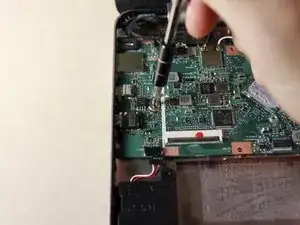

Отвинтите винты 4 мм крестовой отверткой Phillips #0. Поворачивайте отвертку против часовой стрелки, чтобы выкрутить винты.

Один из винтов может быть спрятан под чёрным LCD‑разъёмом.

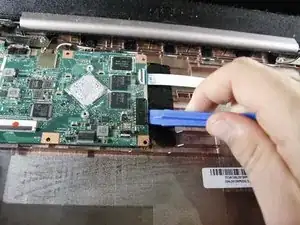

Используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату от основания. Возможно, придётся покачивать её, чтобы освободить.
