Замена антенн OLPC XO-4 Touch

Переверните ноутбук вверх дном, с ручкой, направленной от себя.

Переместите защелки в сторону зеленых наружных краев ноутбука.

Удерживайте левую защелку в положении разблокировки, пока аккумулятор полностью не будет удален на следующем шаге.

Поднимите середину аккумулятора, чтобы вынуть его из устройства.

Удалите два винта Phillips #1 длиной 4 мм под экраном с правой стороны.

Поверните экран на 180° и удалите еще два винта.

Вам понадобится пропустить отвертку через ручку, чтобы достать до среднего винта с обеих сторон.

Снимите зеленую боковую панель, нажав на маленькую зеленую кнопку сверху и сдвинув панель вверх.

Повторите вышеуказанный шаг для панели с другой стороны.

Будьте осторожны, чтобы не вытаскивать нижнюю часть слишком далеко, так как под рамкой находится ленточный кабель, который можно легко повредить.

Осторожно поднимите нижнюю часть рамки и потяните вниз, чтобы освободить экранную рамку.

Поднимите черный разъем и потяните ленточный кабель за фиолетовую вкладку, освобождая рамку.

Удалите четыре винта длиной 7.62 мм с помощью отвертки Phillips #1.

Будьте осторожны, чтобы не вытаскивать экран слишком далеко. К экрану прикреплены два ленточных кабеля, и их легко повредить.

Осторожно поднимите экран.

Обратите внимание, что ноутбук на этом изображении был перевернут на 180° так, что антенны находятся под экраном.

Для каждого ленточного кабеля поднимите черный разъем и осторожно вытяните ленточные кабели за пластиковые вкладки.

Удалите экран из ноутбука.

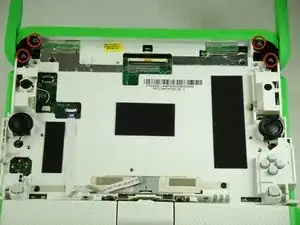

Удалите четыре винта длиной 6 мм с помощью отвертки Phillips #1.

Поверните верхнюю часть ноутбука так, чтобы задняя крышка была обращена к вам.

Поднимите вкладки на нижней части задней крышки и потяните ее вниз и в сторону от антенн.

Снимите заднюю крышку, осторожно подняв ее с ноутбука.

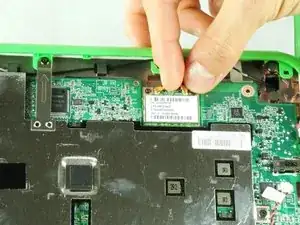

При вытаскивании разъемов убедитесь, что держите металлический разъем, а не провод.

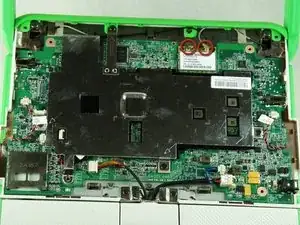

Осторожно отключите два разъема, потянув их от материнской платы.

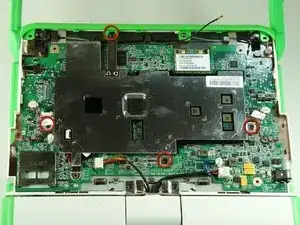

Открутите четыре черных винта Phillips #1 длиной 4 мм, крепящие металлическую крышку.

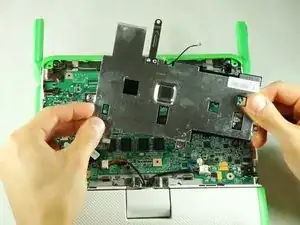

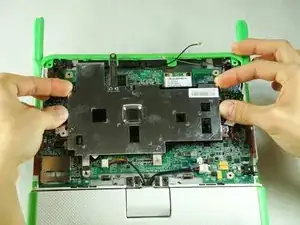

Снимите металлическую крышку, осторожно подняв ее из ноутбука.

Переверните верхнюю часть ноутбука так, чтобы вы смотрели на переднюю панель.

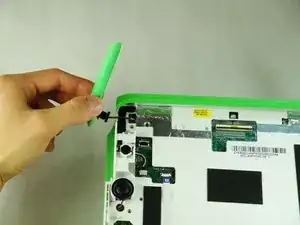

Открутите два винта Phillips #1 длиной 12.7 мм на каждом зажиме антенны.

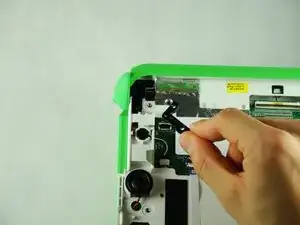

Снимите два наружных зажима.

Снимите антенны с черных вкладок.

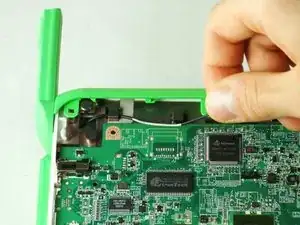

С осторожностью проведите провод на передней стороне ноутбука через отверстие и вытащите.

Удалите антенну из ноутбука.
