Замена узла дисплея HP EliteBook 840 Aero G8

Перед началом ремонта разрядите батарею ноутбука до уровня ниже 25% — заряженная литий-ионная батарея представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на обозначения, крестообразные отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте отвертку, которая наиболее плотно входит в головку винта, чтобы избежать срыва шлица.

Используйте крестообразную отвертку, чтобы полностью ослабить (но не вынимать) пять закреплённых винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлёй экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом со средним винтом и надписью ELITEBOOK.

Если лопатка вставляется с трудом, убедитесь, что винт полностью ослаблен. При необходимости осторожно приподнимите винт пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защёлку, удерживающую её.

Оставьте лопатку под нижней крышкой для следующего шага.

Сдвиньте лопатку вдоль заднего края в сторону одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и вдоль края вверх, чтобы освободить защёлки, удерживающие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если вы ощущаете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке сдвиньте защёлки вдоль переднего края крышки (противоположного петле) в их пазы на раме, затем опустите крышку. Надавите по периметру, чтобы зацепить все защёлки.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к вам.

Используйте острый конец лопатки или ноготь, чтобы попеременно нажимать по сторонам скользящего разъёма батареи, чтобы постепенно вывести его полностью из гнезда.

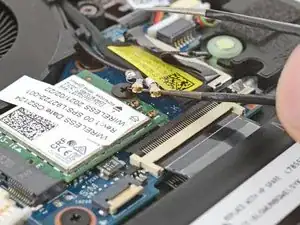

Подденьте одним из рычагов угловых пинцетов металическую шейку одного из коаксиальных разъёмов на модуле WLAN (Wi‑Fi), расположенном прямо под вентилятором.

Поднимите вертикально вверх, чтобы отсоединить кабель.

Повторите для второго разъёма.

При сборке:

Подключите кабель с чёрной лентой к разъёму с чёрной стрелкой под ним, а кабель с белой лентой — к разъёму с белой стрелкой.

Держите разъём пинцетом над гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переориентируйте наконечник и попробуйте снова. Не прикладывайте чрезмерную силу.

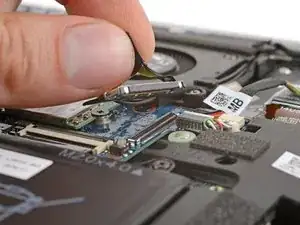

Возьмите пластиковую тянущую бирку правого кабеля дисплея контактного разъёма под вентилятором пальцами.

Тяните вертикально вверх, чтобы отсоединить разъём.

При сборке аккуратно разместите разъём над гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём. Если есть затруднения, скорректируйте позицию и попробуйте снова. Не прикладывайте чрезмерную силу.

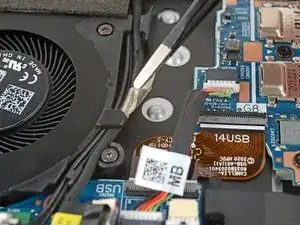

Пинцетом или пальцами оторвите ленту кабеля рядом с правой стороной вентилятора.

Не обязательно полностью снимать ленту — её можно оставить на кабеле.

Пальцами вытяните кабель дисплея и два коаксиальных кабеля из их защёлок на правой стороне вентилятора.

При сборке используйте эту фотографию в качестве ориентира для правильной прокладки кабелей в их защёлках.

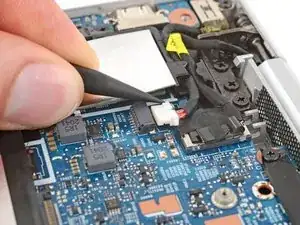

Используйте остриё лопатки или ноготь, чтобы поочерёдно надавливать на стороны скользящего разъёма питания, пока он полностью не выйдет из гнезда рядом с левым шарниром.

При сборке убедитесь, что сторона разъёма с чёрной точкой направлена вверх перед подключением кабеля.

Используйте пинцет или пальцы, чтобы вытащить кабель разъёма питания из его зажима.

При сборке используйте эту фотографию как ориентир для правильной укладки кабеля в зажимы.

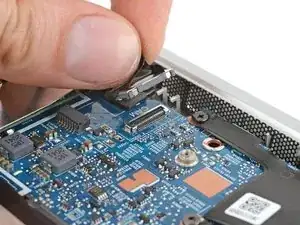

Возьмите пластмассовую тянущую язычок левого разъёма экрана контактного разъёма пальцами, рядом с левым шарниром.

Потяните строго вверх, чтобы отключить разъём.

При сборке аккуратно совместите разъём с гнездом и нажмите кончиком пальца — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вталкивать разъём силой. Если возникают трудности, скорректируйте положение и попробуйте снова. Не применяйте чрезмерную силу.

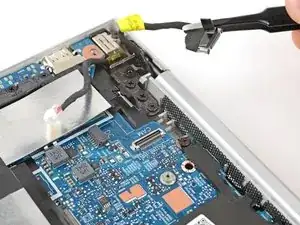

Используйте пинцет или пальцы, чтобы вытащить кабель экрана из его зажима.

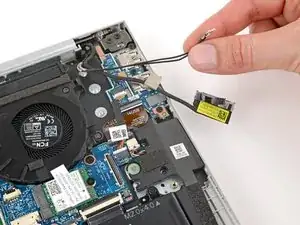

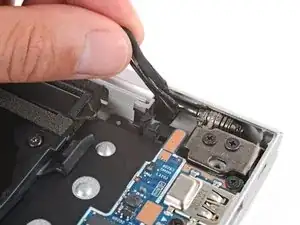

Используйте пальцы или пинцет, чтобы поднять кабели экрана и антенны из их зажима рядом с правым шарниром.

Полностью откройте ноутбук и положите его клавиатурой вниз на ровную, чистую рабочую поверхность, экраном к себе.

При сборке, если экран щёлкает или заедает при открывании или закрывании, ослабьте винты и выровняйте экран.

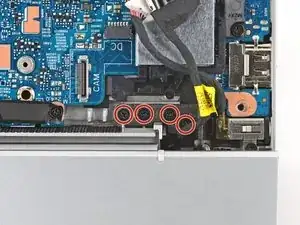

Используйте крестовую отвёртку, чтобы выкрутить шесть шарнирных винтов длиной 4.6 мм — четыре в одном шарнире и два в другом.

При сборке:

Перед установкой каких-либо шарнирных винтов убедитесь, что экран правильно выровнен.

Затягивайте шарнирные винты в порядке возрастания в соответствии с номером, выбитым рядом с каждым отверстием для винта.

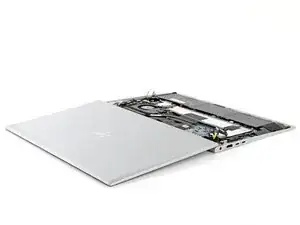

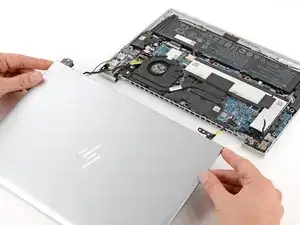

Возьмитесь за сборку экрана возле шарниров и поднимите строго вверх, чтобы снять её.

Возможно, придётся удерживать основной корпус, направляя шарниры из выемок.

При сборке убедитесь, что оба шарнира на заменяемой сборке экрана полностью открыты перед опусканием их в выемки.
