Замена порта Surface Connect (порт зарядки) в Microsoft Surface Laptop 4 (15‑дюймовый)

Дайте аккумулятору вашего ноутбука разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук крышкой вниз, чтобы получить доступ к четырём резиновым ножкам.

У каждой ножки есть выемка для поддевания:

Выемки задних ножек расположены ближе к заднему краю ноутбука.

Выемки передних ножек расположены ближе к переднему краю ноутбука.

Вставьте одно ответвление пинцета в выемку одной из ножек.

Поверните пинцет и подденьте, чтобы оторвать клей и отщёлкнуть ножку от ноутбука.

Ножки выскакивают очень быстро — будьте осторожны, чтобы не потерять их.

Снимите ножку.

Повторите процесс с оставшимися ножками.

В этом ноутбуке используются два разных типа ножек. При сборке убедитесь, что ножки возвращены в свои правильные выемки.

Задние ножки имеют один центральный зацеп.

Передние ножки имеют три защёлки и могут быть вставлены только в одном положении.

Нажмите ножки в выемки, чтобы зафиксировать их на корпусе.

Если существующие ножки больше не держатся на корпусе, удалите старый клей и нанесите небольшое количество ленты Tesa в месте старого клея.

Если ножки повреждены или изношены, используйте 8 мм резиновые мебельные накладки:

Отделите накладку от подложки.

Совместите накладку с отверстием для ножки и прижмите для фиксации.

Эти винты легко срываются. Прилагайте постоянное усилие вниз, чтобы предотвратить срыв.

Используйте отвёртку Torx T5, чтобы снять четыре винта 3 мм, фиксирующие верхнюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Переверните ноутбук и полностью раскройте экран.

Верхняя панель удерживается магнитами.

Схватите верхний край верхней панели над клавиатурой и поднимите прямо вверх, чтобы освободить её.

Не пытайтесь полностью снять верхнюю панель, она всё ещё подключена к ноутбуку кабелем.

Поднимите нижний край верхней панели вверх и отведите от ноутбука, осторожно не натягивая ленточный кабель снизу.

При сборке опустите верхнюю панель на нижнюю до щелчка магнитов, чтобы она легла ровно.

Проверьте, чтобы верхняя панель прилегала по всей окружности. Любые зазоры между верхней и нижней панелью рядом с экраном могут повредить экран при закрывании.

Кабель клавиатуры и трекпада соединяет верхнюю панель с ноутбуком.

Вставьте заострённый конец лопатки под один край магнитного разъёма и подденьте, чтобы отключить его.

Для подключения кабеля совместите магнитный разъём с его гнездом так, чтобы кабель был направлен к нижней части ноутбука. Нажмите на разъём для фиксации.

Снимите верхнюю панель и положите её клавиатурой вниз на чистую поверхность.

Используйте отвёртку Torx T5, чтобы снять винт 2,7 мм, фиксирующий SSD.

После снятия винта SSD приподнимется под небольшим углом.

Удаление SSD также служит отсечением питания аккумулятора.

Выньте SSD из разъёма и извлеките его.

Не тяните под острым углом, это может повредить SSD и его разъём.

При сборке вставляйте SSD под небольшим углом.

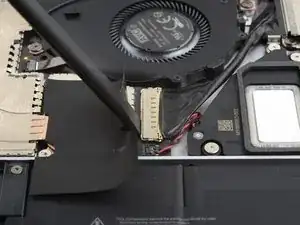

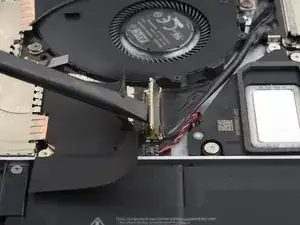

Используйте плоский конец лопатки, чтобы откинуть золотой фиксирующий рычаг на разъёме платы порта Surface Connect.

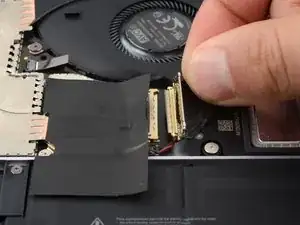

При необходимости удерживайте ленту в стороне.

Возьмите за кабель порта Surface Connect и вытяните его из разъёма, чтобы отключить.

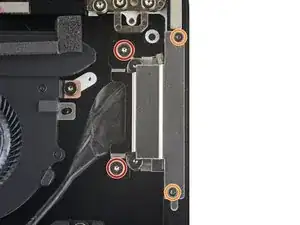

Используйте отвёртку Torx T3, чтобы снять четыре винта, фиксирующие крышку порта Surface Connect:

Два винта 2,0 мм

Два винта 2,2 мм

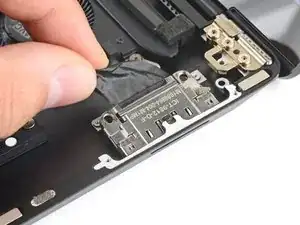

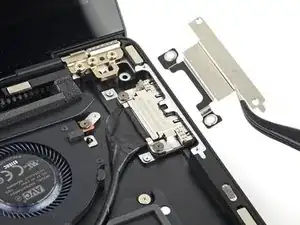

Снимите крышку порта Surface Connect.

Используйте отвертку Torx T3, чтобы открутить два винта 3 мм, фиксирующие порт Surface Connect.

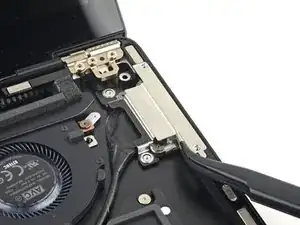

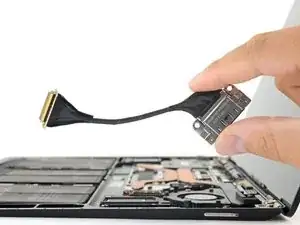

Оттяните порт Surface Connect от кромки корпуса и извлеките его.
